Snap-Action: Mikro Anahtar Nedir? Türleri, Kablolama, Test

Basit ev aletleri ve akıllı cihazlar ile fabrika robotları, tek bir küçük, güvenilir bileşene bağımlı olan karmaşık makinelerdir: Mikro Anahtar (resmi olarak Minyatür Snap-Action Anahtarı olarak bilinir). Bu sistemler mikro şalterlere ihtiyaç duyar.

Bu, önemli olan küçük bir elektromekanik cihaz elemanıdır. Bir düğmeye veya kapıya basmak gibi fiziksel hareketleri güvenilir bir elektrik sinyaline dönüştürür. En önemli özelliği ani hareket mekanizmasıdır. Bu tasarım, elektrik sinyalinin asla gecikmemesini veya dalgalanmamasını garanti eder ve genellikle basit bir anahtarı bozan gecikme veya elektriksel gevezelik tamamen ortadan kaldırılır.

Makalenin geri kalanında mikro şalterleri tanımlayacak, mekanizmayı açıklayacak, uygun mikro şalter kablolamasını gösterecek, seçim kriterlerini açıklayacak ve uygun çalışma ve testi açıklayacağız.

Mikro Anahtar nedir?

Mikro Anahtar, minyatür bir Anlık Hareket Anahtarıdır. Sağlam bir muhafaza içine yerleştirilmiş çok hassas bir kontak düzeneğinden oluşur. Aktüatörüne çalışma kuvveti olarak bilinen çok düşük bir fiziksel kuvvet uygulandığında elektrik devresi kontak durumunun hızlı bir geçişinden geçmesi amaçlanmıştır. Kompakt boyutu sayesinde birçok cihazda kullanılabilir.

Micro Switch'in temel bileşeni Snap-Action mekanizmasıdır ve kademeli bir hareket değildir. Dahili bir merkez üstü yay sistemi ile elde edilen mekanik bir gerekliliktir. Bir mikro anahtarın bu çalışma prensibi güvenilir performans sağlar. Yay önceden gerilmiştir. Aktüatör hareket ettikçe, yay kritik bir devrilme noktasına ulaşana kadar bükülür. Bu sınır aşıldığında, yayın sapmış durumu boşaltılır ve aktüatörün ne kadar yavaş hareket ettiğine bakılmaksızın kontaklar şiddetli ve kararlı bir şekilde tahrik edilir.

Temel Avantajlar: Mikro Anahtar vs Standart Anahtar

Basit bir anahtar daha ucuzken bir mikro anahtara sahip olmanın anlamı nedir? Anahtar güvenilirliktir. Basit bir düğmenin düşük maliyeti burada sunulan hassasiyetle eşleşemez.

Kritik uygulamalarda Snap-Action mekanizmasından ödün verilemez. İki büyük fayda sağlar. Birincisi, Hız: Kontaklar o kadar hızlı ayrılır ki elektrik arkının oluşması veya kontaklara zarar vermesi mümkün değildir, bu da anahtarın ömrünü önemli ölçüde uzatır. Bu, küçük kontak boşluğu sayesinde mümkündür. İkincisi, Kararlılık: Depolanan enerji, kontakların dış kuvvetlere karşı yüksek bir kuvvetle bağlanmaya zorlanmasını sağlar, bu da düşük direnç ve her seferinde temiz ve kesin bir sinyal ile sonuçlanır. Bu doğruluk, aşağıda gösterildiği gibi, güvenlik cihazları ve ev uygulamaları ve benzer uygulamalardaki operasyonel bütünlük için kritik öneme sahiptir:

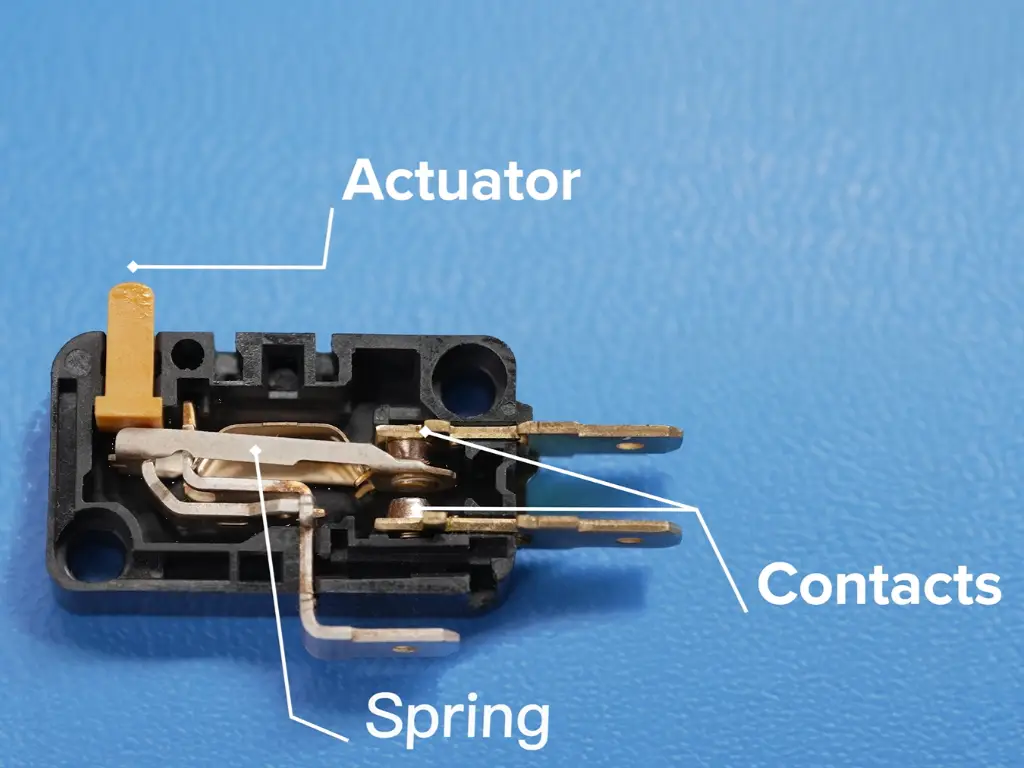

Başlıca Mikro Anahtar Bileşenleri

Çalışmasını sağlayan temel unsurları ayıracağız:

• Aktüatör: İttiğiniz dış kısım (Piston, düz kollar, veya Silindir). Bu bileşen aşağıdakilerden biridir farklı bileşenler anahtarı etkinleştirmek için gerekli kuvveti ve mesafeyi belirler.
• Çıtçıt Mekanizması: Anahtarın ana kısmı, enerjiyi depolayan ve serbest bırakan iç yaylar ve millerdir.
• İletişim: Bunlar gümüş alaşımlı kontaklar veya altın alaşımlı parçalar. Malzeme seçimi elektrik yüküne bağlıdır. Yüksek akım uygulamaları için gümüş alaşım tipik olarak kullanılır.
• Terminaller: Bunlar kablolarınızı bağladığınız harici bağlantı noktalarıdır (C, NO, NC).

Mikro Anahtar Çeşitleri

Çeşitli aktüatör stilleri ve her bir aktüatör stilini belirli bir mekanik girişe karşı optimize etmek için çeşitli kol terminalleri tasarımları mikro anahtarlara farklı işlevler kazandırır. Bu farklı mikro anahtar türlerinin anlaşılması, tüm anahtar türleri arasından doğru bileşenin seçilmesine yardımcı olur.

Aktüatöre Göre Sınıflandırma:

Pim Pistonu: En basit aktüatör. Kısa bir strokta yüksek hassasiyetli aktivasyon sunar. Tam konumlandırma gerektiren uygulamalarda uygulanabilir, genellikle doğrudan temaslı limit anahtarı olarak kullanılır ve altıgen somun kullanılarak monte edilebilir.

Menteşe Kolu: Mekanik bir avantajdan yararlanır. Bir pistona göre daha az kuvvet gerektirir ve hareketi tetikleyen nesne daha uzun mesafeler kat ettiğinde uygundur.

Makaralı Kol: Kolun ucunda bir makara vardır. En çok, anahtarı etkinleştiren nesnenin, örneğin kayan bir parçanın veya bir kamın, eğik veya sürtünmeli bir açıyla anahtara doğru hareket ettiği uygulamalarda uygulanabilir.

Temas Malzemesine Göre Sınıflandırma:

• Altın Kontaklar: Çok düşük akımlı mantık veya sinyal seviyesi (örn. 50mA'den az) devrelerinde kullanılmak üzere. Altın, düşük akım kontaklarının oksidasyonunu ve kirlenmesini önler.
• Gümüş Kontaklar: Bunlar, anahtar büyük akımları açarken veya kapatırken (örn. 1A'den fazla) veya endüktif yükleri açarken kullanılır. Gümüş alaşımların yük altında kaynaklanması da zordur ve yüksek iletkenliğe sahiptir.

Doğru Anahtar Nasıl Seçilir

Bir sisteme onlarca yıl hizmet veren bir mikro anahtar ile birkaç ay içinde arızalanan bir anahtar arasındaki fark, anahtarın dayanıklılık için kalıcı bir yatak noktası gibi faktörler dikkate alınarak dikkatlice seçilmiş olmasıyla açıklanabilir. Seçilen tek tip temel tip olmamalı, düzgün çalışma için ilgili çevresel ve yük özellikleri de dikkate alınmalıdır. İşte birkaç Önemli Seçim Kriteri：

Elektrik Yükü

Hangi akım değerinin gerekli olduğuna (5A, 10A, 15A) ve hangi kontak malzemesinin kullanılması gerektiğine (Altın/Gümüş) karar verir. Mikro şalterler tipik olarak 5A (standart kontrol devreleri ve röleler için uygundur) ila 15A (küçük motorlar ve güçlü solenoidler gibi yüksek talepli endüktif yükleri doğrudan değiştirmek için gereklidir) arasında derecelendirilir. Düşük bir akım değerinin kullanılması, kontak kaynağı nedeniyle erken arızaya yol açacaktır.

Yüksek güç/yüksek voltaj yükleri (örn. motorlar veya mikrodalga fırın) için, arkla başa çıkabilmek için Gümüş kontaklar gereklidir. Düşük akımlı mantık sinyalleri için (örneğin, bir LED göstergesi veya PLC girişi), oksidasyona karşı sinyal bütünlüğünü sağlamak için Altın kontaklar kullanılmalıdır.

Aktüatör Tipi

Bir tür mekanik bileşen, tetikleyici nesnenin hareket tarzına uygun olmalıdır. Bu genellikle daha uzun aşırı hareket elde etmekle ilgilidir. En yüksek konum doğruluğu gerektiren uygulamalar için bir Pimli Piston kullanın (hassas limit algılama gibi). Çalışma kuvvetinin azaltılması gerektiğinde veya tetikleme nesnesi geniş bir hareket aralığına sahip olduğunda ve daha uzun aşırı hareket kapasitesi gerektirdiğinde bir Makaralı Kol veya Menteşe Kolu seçin.

IP Derecesi

Katı parçacıkların ve sıvı girişinin gerektirdiği koruma derecesi.

• IP40: 1mm'den büyük nesnelere karşı temel koruma. Su koruması sunulmamaktadır.
• IP65: Tamamen toz geçirmez, her yönden gelen su püskürmelerine karşı korumalıdır.
• IP67: Tamamen toz geçirmez, geçici olarak suya daldırmaya karşı korumalı (genellikle gıda paketleme veya araba yıkama gibi yıkama alanlarında kullanılır). Bu seviye genellikle otomasyon ekipmanını zorlu ortamlara yerleştirirken gereklidir.

Mikro Anahtarlar Ne İçin Kullanılır?

Durum algılama, bir mikro anahtarın ana hedefidir. Bir ekipman parçasının basit bir Evet/Hayır sorusuna yanıt veren küçük bir sensördür: Parça yerinde mi?

Uygulama bağlamı - ister yüksek hacimli tüketim malları ister hassas makineler olsun - temelde gerekli anahtar sınıfını belirler. Daha önce de belirtildiği gibi, Ev Aletleri anahtarları düşük maliyet ve minimum performans için optimize edilirken, Endüstriyel Ekipmanlar aşırı dayanıklılık, güvenilirlik ve çevre koruması gerektirir.

Kritik Güvenlik ve Kilitler

Bu uygulamalar, kazaları veya hasarı önlemek için anahtarın durumunu hızlı ve güvenilir bir şekilde değiştirmesine dayanır.

• Makine Koruması (Endüstriyel Sınıf): İçinde kullanılır endüstri̇yel eki̇pman (CNC makineleri gibi). Anahtar, bir güvenlik koruması açıldığında anında etkinleşerek tüm gücü keser. İpucu: Gümüş Kontak Gerektirir (15A) ve IP67 Sızdırmazlık Zorlu ortamlarda sağlam yük kesintisi için.
• Cihaz Kilitleri (Cihaz Sınıfı): İçinde kullanılır mi̇krodalga firinlar. Anahtar, çalışmaya izin vermeden önce kapının güvenli bir şekilde kapatıldığını onaylar. İpucu: Gerektirir Pim Piston hassas, kısa mesafeli bağlantı ve düşük maliyetli bir tasarım için.

Hassas Limit ve Konum Algılama

Mikro anahtarların kullanımı, hassas mekanik limitleri tespit etme konusunda eşsiz yeteneklere sahiptir.

• Hedefleme ve Sınırlar (Endüstriyel Sınıf): 3D yazıcılarda eksenlerin tam ‘sıfır’ konumunu veya aşırı uçlarını izler ve otomasyon eki̇pmanlari.İpucu: Gerektirir Pim Piston veya kesin Makaralı Kol aşırı konumsal hassasiyet için aktüatörler.
• Konveyör Sistemler (Endüstriyel Sınıf): Ürün varlığını algılar, sıkışmaları gösterir veya robotik kollar için güvenli limitler belirler. İpucu: Genellikle bir Makaralı Kol açısal teması idare etmek ve IP65 döküntülere karşı sızdırmazlık.

Sistem Durumu ve Kontrol Geri Bildirimi

Anahtar, sistemin durumuyla ilgili olarak bir kontrolöre gerekli geri bildirimi iletmek için gereklidir.

• Elektrik Sistemleri (Karma Sınıf): Devre kesicilere yardımcı kontaklar olarak hareket eder veya otomoti̇v fren lambasi geri̇ bi̇ldi̇ri̇mi̇.İpucu: Gerektirir Altın Kontaklar kontrol ünitesine (PLC/ECU) düşük seviyeli sinyal geri beslemesinin bütünlüğünü korumak için.
• Genel Cihaz Durumu (Cihaz Sınıfı): Buzdolabı kapağının kapalı veya çamaşır makinesi kapağının kilitli olup olmadığını kontrol eder. düşük çalışma kuvveti ve yüksek mekanik ömür (yüksek elektrik yükü değil).

OMCH'nin Endüstriyel Avantajı: Güvenilirlik ve Değer.

Endüstriyel bütünlükle ilgileniyoruz. OMCH mikro anahtarları sağlam olacak ve otomasyon ortamlarında ve çeşitli akıllı uygulamalarda çalışacak şekilde tasarlanmıştır. Mikro anahtarlarımız “Endüstriyel Öncelikli, Cihaz Uyumlu” olup ODM/OEM, sistem entegrasyonu ve ihracat odaklı işletmelerin gereksinimlerine tam olarak uymaktadır.

• Endüstriyel Ölçekli Kapasite, Maliyet Kontrolü: Mikro anahtarlarımız endüstriyel rekabetçi fiyatlarla fiyatlandırılır, 8.000 m² modern fabrika + 7 otomatik hat ile OEM'lere tek kaynaklı pazarlık gücü ve istikrarlı, yıl boyunca fiyatlandırma sağlıyoruz. Bu anahtarlar, yüksek hacimli ekipman üreticilerinin yüksek BOM maliyet tasarrufları gerçekleştirmesine olanak tanır.
• İhracat Uyumluluğu, Sertifikasyon Paketi: CE, UL, CCC ve RoHS belgelerini ürünle birlikte teslim ediyoruz, bu da 2-12 hafta ve belgelendirme maliyetinden tasarruf sağlıyor. Hızlı sınır ötesi e-ticaret dağıtımına dahil olan OEM'ler için paha biçilemez.
• Tek Noktadan Sepet + Karma Ürün Siparişi: Anahtarlar, güç kaynakları, röleler ve kablolama aksesuarları aynı PO üzerinde birleştirilebilir. Müşterilerin konteyner alanını optimize etmelerine ve navlun maliyetlerini azaltmalarına yardımcı olmak için sevkiyat öncesi kargo hacmi ve ağırlığı tahminleri sağlanır.
• Tedarik Zinciri Duyarlılığı: Standart siparişlerde aynı gün teslimat sözümüz, geleneksel üst düzey tedarikçilerin 6-8 haftalık standart teslim sürelerini karşılayamayan endüstriyel müşteriler için hattın durması riskini azaltır.

NO, NC ve Common'ı Öğrenme: Kablo Bağlama

Mantığı anladığınızda üç terminali bağlamak kolaydır. Anahtarlarımız size tek bir bileşende iki işlev sağlar, bu da aşağıdakiler için önemli bir avantajdır kontrol anahtarları.

• Üç Terminal Tasarım: Düzen, farklı elektriksel sonlandırmalara dayanır.
  • C (Ortak): Akımı beslediğiniz yer. Bu ana anahtarın terminali. Ayrıca şu şekilde de anılır Ortak pim.
  • NC (Normalde Kapalı): Varsayılan yol. Bu NC terminal.
  • NO (Normalde Açık): Varsayılan bağlantısı kesilmiş yol.
• Varsayılan Durum - Dinlenme: C ve NC arasında akım mevcuttur.
  • Aktive Edilmiş Durum - Basılı: C-NC kesilir ve C-NO bağlantısı dahili mekanizma tarafından yapılır, bu da varsayılan durumda gerçekleşenin tersi bir işlevi yerine getirir. Bu eylem kontrol devrelerinin sıralanması için kritik öneme sahiptir. Basit bir devre şeması bu değişikliği gösterebilir. Şunlar giriş pimi ilk elektrik sinyalini alır.
• Kablolama Senaryoları:
  • HAYIR kullanın: Bir cihazın düğmeye basıldığında, özellikle anahtarın koluna basıldığında AÇIK konuma gelmesini istiyorsanız.
  • NC'yi kullan: Güvenlik devreleri için. Sen gücün akmasını istiyorum UNTIL güvenlik koşulu bozulur (örn. bir kapı açılır).

Mikro Anahtarınızı Nasıl Test Edebilirsiniz?

Bir sistem arızası teşhis edilmeden önce mikro anahtarın bütünlüğü kontrol edilmelidir. Bu, sınır mesafesinin uygun olduğundan emin olmak için elektrik sürekliliğini test etmenin metodik bir yolunu gerektirir.

• Güvenlik Birincisi: Önce gücü kapatın! Bu tartışmaya açık değildir. Canlı test yapmadan önce sisteme giden gücü kesmek önemlidir çünkü multimetreyi yakabilir.
• Alet Gerekli: Süreklilik aralığında (bip sesi çıkaran) bir dijital multimetreye ihtiyacınız vardır.
• Adım Adım Test:
  • Test Sıfırlama Dinlenme C-NC: Probları Ortak (C) ve Normalde Kapalı (NC) terminallerine yerleştirin. Sıfırlama noktalarında herhangi bir sorun olmadığından emin olmak için ölçüm cihazı hemen süreklilik (bir bip sesi/vızıltı) göstermelidir.
  • Dinlenme C-NO Testi: Probları C ve Normalde Açık (NO) üzerine yerleştirin. Ölçüm cihazı süreklilik göstermemelidir (sessiz kalmalıdır). Uygulamaya bağlı olarak, anahtarı NO veya NC modunda kullanabiliriz.
• Arıza Modları:
  • Elektrik Arızası: Kaynaklı kontaklar: Kontaklar aşırı akım veya ark nedeniyle birbirine kaynaklanmıştır, yani aktüatörün konumu ne olursa olsun C-NO veya C-NC kapalıdır. Bu hatalı durum, anahtarın amaçlanan amacının geri kazanılmaması, sözel olmayan bir şekilde reddedilmesidir.
  • Mekanik Arıza: Dahili yay veya mekanizma yorulmuş veya kırılmıştır, bu da anahtarın çalışmamasına veya sıfırlanmamasına neden olur.

Sonuç

Mikro Anahtar sadece bir açma/kapama anahtarı değildir. Hız, hassasiyet ve dayanıklılık ile karakterize edilen hayati bir unsurdur. Güvenilirliği, endüstriyel müşteriler için sistem çalışma süresi açısından önemlidir.

Umarız, neden endüstriyel sınıf özelliklerde ısrar etmeniz gerektiğini açıklığa kavuşturmuşuzdur. Sisteminizin uzun vadede başarılı olmasını sağlamak için güçlü bileşen seçimlerine ihtiyaç vardır.

Sonraki Adım: Artık bir sonraki makinenizi hak ettiği güvenilirlikle inşa etmeye hazır mısınız? Tüm güçlü mikro anahtar serimizi görmek için [Bugün OMCH Teknik Destek ile İletişime Geçin].
