Yakınlık Sensörü Kablo Şeması: PNP, NPN, 2-Telli ve 4-Telli Bağlantılar

“Yakınlık sensörü kablo şeması” araması yaptıysanız, muhtemelen önünüzde iki seçenekten biri vardır. Ya yepyeni bir sensör ve bunun çalışması için gerekli bir giriş, ya da etiketi yıllar önce silinmiş eski bir sensör. Her iki durum da aynı beceriyi gerektirir. Tek bir çizimi ezberleyip bunun cihazınızla uyuşmasını ummak yerine, sensörün çıkışının gerçekte ne işe yaradığını anlayarak kablo şemasını okumalısınız.

Bu kılavuz, tüm süreci adım adım ele almaktadır: her şemada ortak olan üç telli döngü, kablolama şeklinizi etkileyen çıkış türleri (PNP, NPN, 2 telli, 4 telli, röle), etiketsiz bir sensörü nasıl tanımlayacağınız ve bunu PLC giriş kartınızla nasıl eşleştireceğiniz, ayrıca yedek parça siparişi vermeden önce neleri not etmeniz gerektiği. Endüktif, kapasitif ve fotoelektrik sensörlerin kablolaması aynı şekilde yapılır. Algılama prensibi kablolama şemasını değiştirmez; bu nedenle aşağıda verilen bilgiler bu üç sensör türü için de geçerlidir.

Yakınlık Sensörü Kablo Şemasını Okuma: Üç Kablo ve Döngü

Her DC yakınlık sensörü şeması, ne kadar karmaşık olursa olsun, üç farklı şekilde çizilmiş tek bir devredir: bir güç kaynağı, bir anahtar ve bir yük. Sensör, bu anahtardır. Bir bağlantı şemasının yanıtladığı tek soru, bu anahtarın devrede nerede yer aldığıdır. 3 telli bir sensör için cevap her zaman aynı üç renkle gösterilir.

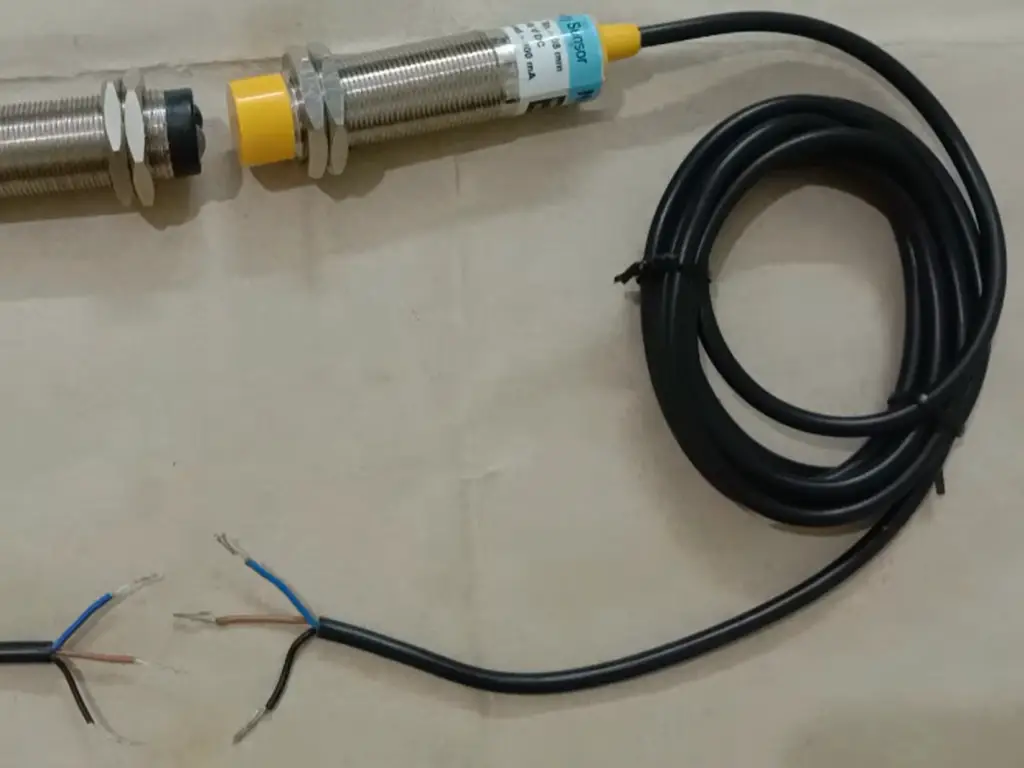

3 telli bir DC yakınlık sensörünün, EN 60947-5-2 standardı kapsamında standartlaştırılmış tam olarak üç bağlantısı vardır (Pepperl+Fuchs Bilgi Bankası):

• Brown (BN): pozitif besleme
• Blue (BU): negatif besleme / 0 V
• Black (BK): anahtarlamalı çıkış

Kahverengi ve mavi kablolar güç hatlarıdır; karşılaşacağınız her 3 telli sensörde bunlar aynıdır. Asıl hareketin olduğu yer siyah kablodur. Bu, anahtar çıkışıdır ve tek başına hiçbir işlev görmez. Bir anahtar, ancak diğer ucuna bir yük bağlandığında çalışır. Çıkış kablosu, yükünüz (bir PLC girişi, röle bobini veya kontaktör) üzerinden tekrar karşısı besleme rayı. Kahverengi ve mavi kablolarında güç bulunan, ancak siyah kablosu sonlandırılmamış bir sensör, anahtarlayacak hiçbir şeyi olmayan bir anahtardır.

Devam etmeden önce dikkat etmeniz gereken iki nokta daha var. İlk olarak, bu renk kodu EN 60947-5-2 standardına göre belirlenmiş bir kuraldır, fizik kanunu değildir: Eski sensörler, bazı AC tipleri ve az sayıda uygun fiyatlı ünite farklı renkler kullanır. Şema ile kablolar birbiriyle uyuşmadığında şemaya güvenin ve bir ölçüm cihazıyla kontrol edin (tanımlama yöntemi sonraki bölümlerde yer almaktadır). İkincisi, “endüktif yakınlık sensörü kablo şeması” veya “fotoelektrik sensör kablo şeması” araması yaptıysanız, başka bir şema aramayı bırakın. Algılama elemanı (endüktif bobin, kapasitif plaka veya optik alıcı) muhafazanın içinde bulunur ve kablolamada asla görünmez. Sadece çıkış aşaması görünür.

Çıkış Türleri Kablolamayı Belirler: 3 Telli PNP/NPN, 2 Telli, 4 Telli, Röle

Üç kablo, tüm şemalarda aynıdır. Şemalar arasında değişen tek şey, siyah çıkış kablosunun hangi raya bağlandığıdır. Bu, sensörün çıkış türüdür ve cihazınız için hangi şemanın geçerli olduğunu belirleyen tek bilgidir.

3 Telli PNP ve NPN (en sık karşılaşacağınız tür)

Günümüzde satılan endüstriyel yakınlık sensörlerinin çoğu 3 telli DC tipindedir ve 3 telli tipler, aynı renkleri paylaşan iki farklı çıkış türünde sunulmaktadır:

• PNP (“sourcing” çıkışı): sensör hedefini algıladığında, siyah kablo olumlu ray. Çıkış kaynaklar yükünüze akım gönderir. Yükün diğer ucu 0 V’a bağlanır.
• NPN (“düşüş” çıkışı): sensör hedefini algıladığında, siyah kablo olumsuz ray. Çıkış lavabolar yükünüzden gelen akım. Yükün diğer ucu +24 V’a bağlanır.

Saha çalışmasından geriye kalan tek bir hatırlatıcı unsur var: PNP = anahtarlı Polumlu, NPN = anahtarlanmış NHayır. Kabloların renkleri aynıdır: kahverengi +'ya, mavi −'ye, siyah ise girişe bağlanır. Bir PNP şemasını ve bir NPN şemasını yan yana tutarsanız, aralarındaki tek fark, yükün uzak ucunun nereye bağlandığıdır.

Çoğu 3 telli DC sensör, yaklaşık 10–30 V DC besleme gerilimini kabul eder (güç vermeden önce cihazınızın çalışma aralığı için tip plakasını kontrol edin) ve bunların büyük çoğunluğu normalde açık (NO) olarak gönderilir. Bir hedef algılama aralığına girdiğinde çıkış durumu değişir. Normalde kapalı (NC) versiyonlar da mevcuttur ve bunlar, aşağıdaki sipariş bölümünde ele alınan güvenlik ve bağlanma önleme devrelerinde yaygın olarak kullanılır.

2 Telli ve AC Tipleri

2 telli bir yakınlık sensörünün ayrı bir çıkış kablosu yoktur. Sensörün anahtarı kablolanmıştır seri olarak yük üzerinden, tıpkı bir limit anahtarı veya şamandıra anahtarı gibi. Akım, sensörden geçerek yük üzerinden geri döner. Güç ve sinyal aynı iki kabloyu paylaşır. Bu seri topoloji, insanların kafasını karıştıran iki özelliği ortaya çıkarır:

• Devre dışı kaçak akım. 2 telli bir sensör, tamamen açık bir anahtar olamaz; “kapalı” konumdayken kendi elektronik devrelerini çalıştırmak için küçük bir akıma ihtiyaç duyar. Bu kaçak akım genellikle 1–2 mA civarındadır (bazı tiplerde bu değer daha düşük, bazılarında ise daha yüksektir: veri sayfasını kontrol edin) kapalı durum akımı). Diğer uçtaki PLC girişi veya rölenin kapanması için bundan daha az akıma ihtiyacı varsa, giriş hiçbir zaman “kapalı” durumuna geçmez ve sensör sürekli açık olarak görünür. Bu, klasik “asla enerjisi kesilmeyen 2 telli sensör” şikayetidir. Standart saha düzeltmesi bir kaçak akım direncidir: girişe bağlanan 10 kΩ'luk bir direnç (gerilime uygun boyutlandırılmış, 24 V'da en az 0,5 W), böylece kaçak akımın gidebileceği bir yer olur.
• Açık durum gerilim düşüşü. “Açık” konumdayken, bir seri bağlanmış cihaz kendi üzerinde bir gerilim düşüşüne neden olur. Yük, besleme geriliminden sensörün artık gerilimi çıkarıldıktan sonraki gerilimi alır; bu nedenle, 24 V’luk sınırda bir yük beklenen performansı gösteremeyebilir. Yükün bu gerilim düşüşünü tolere edebileceğini her zaman doğrulayın.

DC 2 telli sensörler kutuplara duyarlıdır (kahverengi ve mavi kabloların yerlerinin tersine çevrilmesi birçok cihazın bozulmasına neden olur; cihazda ters kutuplara karşı koruma olup olmadığını kontrol edin). AC 2 telli sensörler (genellikle 110–240 V AC) polariteye bağlı değildir. Bunları her iki yönde de bağlayabilirsiniz; bu nedenle eski AC yakınlık anahtarları, yenileme çalışmalarında oldukça yaygındır. AC tipleri aynı kaçak akım mantığını izler, ancak triyak tarzı bir çıkışa sahiptir ve yeni panellerde genellikle DC tipleriyle değiştirilmektedir.

4 Telli ve Röle Çıkışı

• 4 telli sensörler iki adet güç kablosu taşımak ve iki çıkış kablosu: Genellikle, aynı anda devreye giren bir adet normalde açık ve bir adet normalde kapalı çıkış (veya bazı tasarımlarda, birbirini tamamlayan PNP ve NPN çıkışları). İhtiyacınız olan çifti bağlayın; kullanılmayan çıkış ise basitçe bağlantısız bırakılır. Devrenizin her iki duruma da gerçekten ihtiyaç duyduğu durumlarda 4 telli tipini kullanın: örneğin, PLC’ye bir “parça mevcut” sinyali ve bir göstergeye bir “parça yok” sinyali.
• Röle çıkışlı sensörler Muhafazanın içine gerçek bir kuru kontak yerleştirin. Çıkış, sensörün kendi beslemesinden bağımsız olarak AC veya DC akımı anahtarlayan yalıtılmış bir kontak şeklindedir. Bu yalıtım, röle çıkışlı ünitelerin herhangi bir girişe en kolay şekilde uyarlanmasını sağlar; bunun bedeli ise daha yavaş tepki süresi ve sınırlı mekanik ömürdür. Bu üniteler, yüksek hızlı sayımdan ziyade düşük frekanslı algılama (kapılar, konumlar, seviye) için uygundur.

Kablo Bağlamadan Önce: Çıkış Türünü Belirleyin ve Giriş Kartınızla Uyumlu Olanı Seçin

Kablolama arızalarının çoğu, aslında kablolama arızası değildir. Bunlar uyumsuzluk hatalar. Sensörde bir sorun yoktu, şema doğruydu; ikisi arasında sadece çıkışın hangi raya geçeceği konusunda bir uyuşmazlık vardı. Bu bölüm, herhangi bir cihaza güç vermeden önce bu konuyu netleştiriyor: sensörünüzün ne olduğunu belirleyin, girişinizin neye ihtiyaç duyduğunu belirleyin ve ancak o zaman ikisini birbirine bağlayın.

1. Adım — Sensörü belirleyin: Etiket yok mu? Bir ölçüm cihazı kullanın

Sensörün üzerinde bir isim plakası varsa, buradan çıkış türünü okuyun: PNP, NPN, 2 telli DC veya bunlardan birine karşılık gelen üreticinin model kodunu. Etiket silinmişse veya sensör hizmet dışı bırakılmış bir hattan geliyorsa, iki telli testi kullanın:

1. Sensöre güç verin: kahverengi kabloyu +24 V’a, mavi kabloyu 0 V’a bağlayın; bunu küçük bir DC güç kaynağı kullanarak yapın.
2. Multimetreyi DC volt moduna ayarlayın. Kırmızı probu +24 V’ye, siyah probu ise siyah (çıkış) kabloya yerleştirin.
3. Algılama yüzeyine bir hedef (endüktif tipler için çelik bir cıvata yeterli olur) getirin ve hedef algılandığında voltajı okuyun, ardından algılanmadığında da tekrar okuyun.

Algılama sırasında değer 24 V civarında, algılama sona erdiğinde ise 0 V civarında ise, çıkış aktif olduğunda negatif ray seviyesine çekilir. Bu bir NPN birim. Eğer tersi bir davranış sergilerse (algılandığında 0 V civarında, durum düzeldiğinde 24 V civarında), çıkış pozitif değere geçer. Bu bir PNP ünite. Hiç değişmeyen bir okuma değeri, ya ünitenin normalde kapalı olduğunu (hedef cihazı takıp çıkararak karşılaştırın) ya da sensörün arızalı olduğunu gösterir. Yüksüz bir çıkışın bazı tasarımlarda belirsiz bir şekilde dalgalanabileceğini unutmayın. Okuma değerleri belirsiz görünüyorsa, küçük bir yük (bir röle bobini veya bir PLC girişi) bağlayarak test edin.

Özel sensör test cihazları bunu otomatik olarak yapar: kahverengi, mavi ve siyah kabloları bağladığınızda, bir PNP/NPN gösterge ışığı yanar. Sensörleri düzenli olarak değiştiriyorsanız, bu test cihazı, tahmin yürütmekten kurtulduğunuz on dakika sayesinde kendini amorti eder.

2. Adım — Girdiyi belirleyin: kaynak mı, yoksa alıcı mı? Ve neden herkes bu konuda tartışıyor?

İşte her forumda PNP/NPN tartışmalarının kilidini açan cümle: Sensör üreticisi, çıkışı transistör türüne göre (PNP veya NPN) adlandırırken, PLC üreticisi ise girişi hangi akım yönünü kabul ettiğine göre (akım kaynağı veya akım alıcı) adlandırır. Bu iki terim, aynı eşleşmeyi zıt uçlardan tanımlamaktadır.

• A PNP sensörü kaynaklar siyah kablosundan akım geçtiği için, bir batma giriş (akım girişe akar).
• Bir NPN sensörü lavabolar girişinden gelen akımı kullandığı için, bir tedarik giriş.

“Kaynak” ve “drenaj”, her zaman incelediğiniz cihazı referans alarak tanımlanır. Bu nedenle, bir mühendisin “kaynak sensörünün bir drenaj girişine ihtiyacı var” ifadesi, bir başkasının “drenaj giriş modülü” ifadesine karşılık gelir ve bu da kataloglar ile forum gönderilerinin birbiriyle çelişiyor gibi görünmesinin sebebidir. Bir teknik özellik sayfası kafanızı karıştırıyorsa, akım döngüsünü çizin. PNP çıkışının akımı şu şekilde akmalıdır: içine giriş kartının terminali ile kartın ortak çıkışı. Kart bu düzenlemeye ne ad verirse versin, döngü bu şekilde kapanıyorsa, birbirleriyle eşleşirler.

Uygulamada, bölgesel sözleşmeler net bir şekilde ikiye ayrılır:

• Avrupa ve Kuzey Amerika Girişleri emici tip olan PNP sensörlerini standart olarak kullanın. Çoğu Siemens S7-1200/S7-1500 ve Rockwell ControlLogix/CompactLogix dijital girişi, 3 telli PNP sensörleri için tasarlanmış Tip 1 emici tip girişlerdir (S7-1200 Tip 1 girişlerinde Siemens SiePortal desteği: forum referansı; Rockwell’in 1756-IB16 modeli, 1756-TD002 teknik verilerinde belirtildiği üzere PNP kaynaklı sensörlere bağlanan bir alıcı giriş modülüdür: Rockwell yayınları).
• Japonya ve Asya’nın büyük bir kısmı NPN sensörlerde, kaynak yönlü girişler konusunda standartlar erken dönemde belirlenmiştir. Mitsubishi ve Omron kontrolörleri genellikle, negatif tarafın anahtarlanmasını gerektiren giriş kartlarıyla birlikte sevk edilir. Bu durum, çıkış aşamasında bir transistör daha az kullanılması nedeniyle ortaya çıkan bir mirastır; performans farkından kaynaklanmamaktadır.

NPN ile ilgili tek teknik uyarı şudur: Bir NPN çıkışının transistörü toprağa kapalı olduğunda çıkış “açık” durumdadır; dolayısıyla sinyal kablosunda toprağa kısa devre olması durumunda geçerli bir sinyale benziyor. Yanlış bir “açık” durumunun tehlikeli olduğu devrelerde (güvenlik kilitleri, acil durdurma izleme), PNP veya röle çıkışları tercih edilir. Bu durumda, kopuk veya kısa devre yapmış bir kablo “kapalı” konumuna geçer ya da en azından tespit edilebilir.

3. Adım — Zaten yanlış türü satın almışsınız. Kalıcılık derecesine göre sıralanmış çözüm yolları

Uyumsuzluklar herkesin başına gelir: Bir parti ürün, batma kartı için PNP olarak sipariş edilmiş, bir NPN sensörü ise kaynak girişi için stoktan alınmış olabilir. Bu sorunu çözmek için üç yöntem vardır ve bunlar, çözümün kalıcılık açısından farklılık gösterir.

1. Arayüz rölesi (kalıcı çözüm). Sensör çıkışı küçük bir röle bobinini çalıştırır; rölenin kontağı ise girişi çalıştırır. Bir PNP çıkışının kaynaklı bir girişe veya bir NPN çıkışının emici bir girişe bağlanması, her iki durumda da bu şekilde sorunsuz bir şekilde dönüştürülür. Maliyet, bir röle ve biraz panel alanı ile sınırlıdır; ancak bu dönüştürme, elektriksel olarak yalıtılmıştır, mantık seviyesi sorunlarından etkilenmez ve daha sonra bakım ekibi tarafından kolayca anlaşılabilir.
2. Yukarı çekme / aşağı çekme direnci (hızlı çözüm, ancak gerçek sınırlamaları vardır). Bir kaynak tipi girişe bağlanan NPN sensör, giriş terminalinden +24 V’a uzanan bir çekme direnci ile zorlanabilir; bir emici tipi girişe bağlanan PNP sensör ise 0 V’a uzanan bir çekme direnci ile zorlanabilir. Tipik başlangıç değerleri 10 kΩ’dur (24 V’da 0,5 W). Ancak bunun bir bedeli vardır: direnç, sensörün çıkışına kalıcı bir akım yükü ekler; bu nedenle, değer yetersiz seçilirse zamanla çıkış transistörü aşırı ısınır ve bozulur. Bu çözümü kullanırsanız, gerçek akımı ölçün, hesaplanan güç kaybının en az iki katı değerinde bir direnç seçin ve doğru ünite gelene kadar bunu geçici bir çözüm olarak değerlendirin.
3. Giriş modülünü değiştirin. Birçok sensörün tek bir kartı paylaştığı durumlarda bu, buna değer.

Neden doğrudan uyumsuzluk genellikle değil Herhangi bir şeye zarar verir mi? Bir PLC girişinin iç empedansı, akımı güvenli bir seviye olan birkaç miliamper ile sınırlar. Uyumsuzluğun arıza şekli, “girişin hiç enerjilendirilmemesi” veya “girişin sürekli enerjilendirilmesi”dir; duman çıkması değildir. Bu nedenle, uyumsuz bir sensör tamamen sağlam olmasına rağmen çalışmıyormuş gibi görünebilir. Yanlış kablolama sensörü yakmaz; sadece girişin algılayabileceği bir devreyi hiçbir zaman tamamlamaz.

Bir Sensörü Değiştirecek misiniz? Sipariş Vermeden Önce Not Almanız Gereken Yedi Teknik Özellik

Eski sensörün türünü ve giriş kartınızın gereksinimlerini belirledikten sonra, yedek parçayı sipariş ederken uyumsuzluklar aslında ortaya çıkmaya başlar satın aldı. Yedi noktada uyumlu bir sensör birkaç dakika içinde takılır. Altı noktada uyumlu bir sensör ise geldiğinde arızalı çıkarsa geri gönderilir. Sipariş vermeden önce şunları not alın:

Sipariş ver düğmesine tıklamadan önce, bu listeyi satır satır gözden geçirerek giriş kartının tip koduyla karşılaştırın. İki husus var. İlk olarak, NC bir tercih değil; devreye ilişkin bir karardır. Durma algılama veya koruma devresinde, kopuk bir kabloda açık devre hatası veren bir sensör güvenli yöndür; bu nedenle bu tür devrelerde NC kullanılmalıdır; NO ise sayım ve varlık algılama görevlerinde kullanılmalıdır. İkincisi, eski ünite 2 telliyse ve yenisi 3 telliyse (ya da tersi), giriş kablolaması tamamen değişir. 2 telliden 3 telliye geçişte, girişin ortak kablolamasını baştan gözden geçirmek gerekir; aynı konumda yeniden kablolama yapmak yeterli değildir.

Yedek parça geldiğinde, üç dakikalık bir kontrol işlemi ikinci bir yolculuğu önler. Öncelikle, gücü kapalıyken kablo sırasını şemayla karşılaştırarak kontrol edin. Ardından gücü açın ve çıkışı bilinen bir yüke bağlayın: anahtar çalışıyor mu? Son olarak, cihazı gerçek girişe bağlayın ve girişin geçişi algıladığını doğrulayın; eski sensörün hiç “sabit kalmış” olması durumunda, daha önce yapılan 2 telli kaçak akım kontrolünü de bu aşamaya dahil edin.”

Yenileme Ticareti: Markaya Göre Değil, Ürün Türüne Göre Stoklama

Yukarıda belirtilen her bir tanımlama ve sıralama adımı, bakım sektörüne ilişkin tek bir yapısal gerçek nedeniyle mevcuttur. Aşınmış bir yakınlık sensörü, markasına göre değil, tipine göre değiştirilir. Üretim sahasındaki makine, arızalı üniteye kimin logosu basılmış olduğunu umursamaz. Makine için önemli olan, yedek parçanın çıkış tipi, durumu, gerilimi, kablolaması ve algılama mesafesinin orijinal kablolama şemasında belirtilenlerle uyumlu olmasıdır. Bir etiket kaybolduğunda ve orijinal tedarikçi faaliyetini sonlandırmışsa, “tip” geri kazanılabilen tek teknik özelliktir.

Değiştirme Sorgusu, Marka Sorusu Değil, Tür Sorusudur

Onarım ve bakım pazarlarına hizmet veren distribütörler ve ticaret şirketleri için bu gerçek, depo yönetimini yeniden şekillendirir. En sık gelen talep “X markasını satıyor musunuz?” değil, “Paketleme makinemizdeki sensör bozuldu, uygun olanını bulmamıza yardım edin” şeklindedir. Bu talebi kazanan teklifte çıkış türü, durumu, beslemesi, kablolaması ve algılama mesafesi belirtilir ve müşterinin sahip olduğu iki olası giriş kartından hangisine uygun olduğu açıklanır. Sadece bir markayı ve fiyatı belirten bir teklif, müşteriyi soruyu yeniden sormak üzere bir sonraki tedarikçiye yönlendirir. Yukarıdaki yedi maddelik liste, bu iki teklif arasındaki farkı ortaya koymaktadır. İşte bu nedenle, “tipi not etmek”, yedek parça siparişlerinin iade sevkiyatına dönüşmesini engelleyen beceridir.

Stoklama da aynı mantığı izler ve önceki bölümde bahsedilen bölgesel dağılım, bir stoklama kararı haline gelir. Müşterilerinizin panelleri Avrupa veya Kuzey Amerika’da üretilmişse, kurulu sistemler ezici bir çoğunlukla PNP tipindedir ve girişleri alçalma tipindedir. Varsayılan ürün yelpazesi olarak PNP 3-telli ürünleri stoklayın; eski makineler için ise 2-telli DC ve röle çıkışlı üniteleri bulundurun. Müşterileriniz Japonya veya Asya'da üretilmiş ekipmanlar (Mitsubishi, Omron ve bunların birçok uyumlu modeli) kullanıyorsa, kurulu tabanın büyük çoğunluğu kaynak girişli NPN'dir ve NPN serisi özel sipariş değil, varsayılan seridir. Çoğu karma müşteri tabanı için her iki serinin de stokta bulundurulması ve ayrıca gerçek eski nesil makineler için küçük bir 2-telli AC rafının bulundurulması gerekir.

Bölgelere Göre Stoklama — ve Değişim Becerisini Satmak

Açıkça belirtilmesi gereken bir sınır vardır. Bu stoklama mantığı, onarım ve küçük parti pazarlarına hizmet veren, küçük ölçekli ve kapsamlı bir ürün yelpazesine sahip tüccarlara uygundur: birçok farklı türden bir düzine adet sipariş veren ve bunları bir konteynerde birleştiren müşteri kitlesi. Bu mantık, bir entegratörün tek bir malzeme listesi temelinde sensörleri toplu olarak satın aldığı, tüm ürün yelpazesini kapsayan proje tedarikine uygun değildir. Fabrika doğrudan ikmaline de uygun değildir. Bu alıcılar, aradıkları ürünü zaten biliyorlar. Yedek parça pazarında ise ürün bilgisi tezgahın sizin tarafınızda bulunur. Ve “makinenizin neye ihtiyacı olduğunu söyleyin, ben de size hangi ürünün uygun olduğunu söyleyeyim” şeklinde ifade edilen bu bilgi, bir katalog sayfası değil, bir hizmettir. Ürün sorusuna ilk cevap veren tedarikçi siparişi alır. Yalnızca fiyat sorusuna cevap veren tedarikçi ise karşılaştırma tablosuna girer.

Şu anda yıpranmış etiketli bir sensöre ya da yarısı okunabilir bir kablo şemasına bakıyorsanız, bunu tek başınıza çözmenize gerek yok. OMCH, marka ve model numarasına, çizimlere veya fiziksel bir örneğe göre yedek sensörleri eşleştirir — bize teknik özelliklerinizi veya eski üniteyi gönderin; sipariş vermeden önce seçim mühendislerimiz devrenizin ihtiyaç duyduğu çıkış türünü, durumunu ve kablolamayı teyit eder. Yedi maddelik kontrol listesiyle başlayın (bunu buraya gönder).
