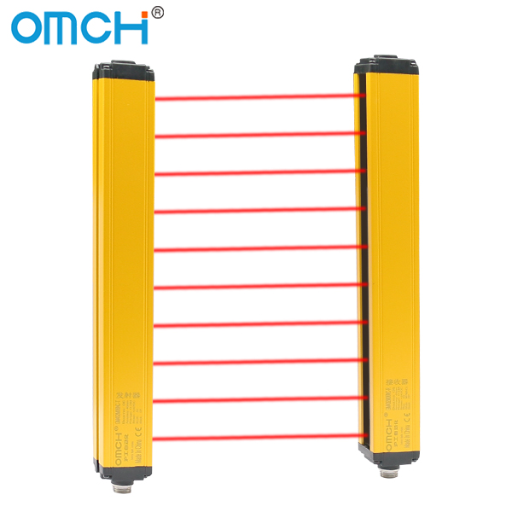

GM20-2M OMCH

Артикул

GM20-2M04NC-R-T

GM20-2M04PC-R-T

Режим выхода

Выход NPN

Выход PNP

Тип

1 выход, тип вывода проводов

Выход управления

1 выход

Источник света

Красный, 4-элементный корпус со светоизлучающим диодом

Время реакции

250μ S

Опция "Выход

СВЕТ-ОН/ТЕМНОТА-ОН (переключатель для выбора)

Индикатор дисплея

Индикатор работы: красный светодиод; двойной цифровой монитор: двойной 8-разрядный дисплей; порог (4-разрядный зеленый светодиодный индикатор) и текущее значение (4-разрядный красный светодиодный индикатор) светятся вместе. Диапазон текущих значений: 0~9999

Способ тестирования

Интенсивность света

Функция временной задержки

Нет

Подробные сведения о выходе управления

Открытый коллектор NPN/PNP 24 В, макс. 100 мА (только основной блок), макс. 20 мА (при подключении блока расширения), остаточное напряжение: 1 В (общее)

Мощность

12-24 В постоянного тока ±10%, пульсация (P-P): макс. 10%, класс 2 (общий)

Яркость рабочей среды

Лампа накаливания: макс. 20 000 люкс; солнечный свет: макс. 30,000 люкс

Потребляемая мощность

Стандартный режим: макс. 300 мВт при 24 В

Устойчивость к вибрации

От 10 до 55 Гц, двойная амплитуда 1,5 мм, по 2 часа по осям X,Y,Z

Окружающая среда

Температура

От -10 до +55°C, без замораживания

 Устойчивость к ударам

500 м/с² по осям X, Y, Z, 3 раза по каждой

Материал оболочки

Поликарбонат

Относительная влажность

35 до 85%, без конденсата

Размер

30,3 мм (В) × 10,5 мм (Ш) × 71,8 мм (Г)

Вес

Около 80 г.

Вложение

Н/Д

Параметр

Описание

Напряжение питания

12~24 В ПОСТОЯННОГО ТОКА

Текущее потребление

100 мА макс.

Время отклика

20 мс макс.

Тип выхода

Открытый коллектор, PNP: 100 мА, остаточное напряжение 1,6 В

Состояние выхода

Когда все фотоэлектрические датчики получают свет

Источник света

Инфракрасный светодиод

Способ подключения

Специальный кабельный разъем

Материал корпуса

Корпус: алюминиевый сплав; крышка фонаря: (не указано, вероятно, пластик/резина)

Невосприимчивость к внешнему освещению

Лампа накаливания: 3000 лк на принимающей поверхности; солнечный свет: 10000 лк на принимающей поверхности

Температура окружающей среды

Эксплуатация: от -10 до +50 °C (без замораживания); Хранение: от -40 до +70 °C

Влажность окружающей среды

Эксплуатация: 35~85% RH; Хранение: 35~95% RH

Вибрация

Частота: 10~50 Гц, амплитуда: 1,5 мм, по 2 часа в направлениях X, Y, Z

Удар

Ускорение: 500 м/с² (около 50g), по 3 раза в направлениях X, Y, Z

Параметр

Описание

Модель

Контроллер световых занавесов GMK

Напряжение питания

200~220 В переменного тока ±10%, 50/60 Гц, 3,5 ВА

Текущее потребление

100 мА макс.

Время отклика

20 мс макс.

Выход

Релейный контакт: COSΦ=1, AC250V 5A, NO (нормально разомкнутый) и NC (нормально замкнутый)

Источник света

Инфракрасный светодиод

Функция задержки

0,01~5 с задержка включения (задержка接通 - интерпретируется как задержка включения)

Индикаторы

Индикатор питания (G - зеленый), индикатор работы (R - красный)

Материал корпуса

ABS

Температура окружающей среды

Эксплуатация: от -10 до +55 °C (без замораживания); Хранение: от -40 до +70 °C

Влажность окружающей среды

Эксплуатация: 35~85% RH; Хранение: 35~95% RH

Вибрация

Частота: 10~50 Гц, амплитуда: 1,5 мм, по 2 часа в направлениях X, Y, Z

Удар

Ускорение: 500 м/с² (около 50g), по 3 раза в направлениях X, Y, Z
