ما هي رموز المكونات الكهربائية ولماذا تعتبر مهمة؟

افتح أي جهاز صناعي، أو أي لوحة تحكم، أو أي نظام أتمتة — وستجد رسمًا تخطيطيًّا. ليست صورة فوتوغرافية. وليست صورة ثلاثية الأبعاد. مجرد خطوط وأشكال وتسميات مرتبة على الصفحة.

هذه الأشكال هي رموز للمكونات الكهربائية: تمثيلات رسومية موحدة تصف وظيفة كل جزء من الدائرة دون الحاجة إلى أي تفسير بالكلمات. المقاوم هو مستطيل — أو شكل متعرج، حسب المكان الذي تتواجد فيه في العالم. والصمام الثنائي هو مثلث يشير إلى شريط. أما التوصيل الأرضي فهو ثلاثة خطوط أفقية تتناقص في الحجم.

السبب وراء وجود هذا النظام عملي وليس أكاديميًا. فيمكن لمهندس تصميم في شتوتغارت أن يضع مخططًا تقنيًّا يستطيع فني صيانة في جاكرتا قراءته وفهمه. كما يمكن لمسؤول المشتريات في دبي الاطلاع على نفس المخطط ومعرفة المكونات التي يجب طلبها بالضبط — دون الحاجة إلى التحدث إلى المصمم مطلقًا. فالرموز الكهربائية هي اللغة العالمية للهندسة الكهربائية والإلكترونية، وتخضع لمعيارين دوليين سائدين هما: اللجنة الكهروتقنية الدولية 60617 (تُستخدم في أوروبا وآسيا ومعظم أنحاء العالم) و IEEE 315 / ANSI Y32.2 (المعيار المعمول به في أمريكا الشمالية).

يغطي هذا الدليل كلا الأمرين. لكنه يتجاوز نطاق جدول مرجعي عادي للرموز. فبعد تحديد ما يمثله الرمز، لا يزال عليك معرفة المواصفات المهمة عند شراء ذلك المكون — وكيفية إيصال تلك المواصفات إلى المورد بطريقة تضمن حصولك على عرض أسعار دقيق. تلك الفجوة بين “أعرف معنى هذا الرمز” و“أعرف كيفية طلب القطعة الصحيحة” هي المكان الذي تتكبد فيه الأخطاء خسائر في الوقت والمال. وسنعمل على سد هذه الفجوة.

مرجع سريع: رموز المكونات الكهربائية العشرين الأكثر شيوعًا

قبل الخوض في المعايير والتفاصيل التفصيلية، إليك مرجع موجز للرموز التي ستصادفها في أغلب الأحيان. استخدم هذا المرجع كدليل مرجعي عند قراءة رسم غير مألوف. جميع الرموز مزودة بحرف المُعرف المرجعي الخاص بها — وهو الرابط الذي يربطها بقائمة المواد.

يتبع كل رمز مرجعي (Ref) قواعد IEEE 200-1975 / ASME Y14.44 — قم بمطابقة الرمز الحرفي الموجود في الرسم الخاص بك مع السطر المقابل في قائمة المواد للحصول على رقم الجزء الدقيق الخاص بالشركة المصنعة.

يتبع كل رمز مرجعي (Ref) قواعد IEEE 200-1975 / ASME Y14.44 — قم بمطابقة الرمز الحرفي الموجود في الرسم الخاص بك مع السطر المقابل في قائمة المواد للحصول على رقم الجزء الدقيق الخاص بالشركة المصنعة.

IEC مقابل ANSI: المعياران اللذان يجب على كل مشترٍ للمكونات معرفتهما

إذا سبق لك أن نظرت إلى مخططين كهربائيين مختلفين وتساءلت عن سبب ظهور المقاوم على شكل مستطيل في أحد المخططين وخط متعرج في الآخر، فهذا يعني أنك قد صادفت الفارق الأهم على الإطلاق في رموز الدوائر الكهربائية: الاختلاف بين معايير IEC وANSI.

إن اللجنة الكهروتقنية الدولية 60617 يحدد هذا المعيار، الذي تتولى صيانته اللجنة الكهروتقنية الدولية، ما يقارب 1,900 رمز بياني. وهو المعيار الافتراضي المعمول به في أوروبا وآسيا والشرق الأوسط ومعظم الأسواق الناشئة — بما في ذلك روسيا ودول رابطة الدول المستقلة وجنوب شرق آسيا وأمريكا الجنوبية. وتميل رموز اللجنة الكهروتقنية الدولية (IEC) إلى التجريد الهندسي البسيط: فالمقاومات عبارة عن مستطيلات بسيطة، والمحاثات عبارة عن أشرطة مملوءة، والبوابات المنطقية عبارة عن مربعات بسيطة تحمل تسميات وظيفية.

إن ANSI/IEEE 315 يهيمن المعيار (المنشور أيضًا تحت رقم ANSI Y32.2) على أمريكا الشمالية والمعدات القديمة المصممة في الولايات المتحدة. وتتميز رموزه بطابع تصويري أكبر — فالمقاومات تمثلها خطوط متعرجة، والمحاثات تمثلها لفائف حلقيّة، أما البوابات المنطقية فلها أشكال منحنية مميزة. أما المعيار الياباني JIS يتوافق هذا المعيار بشكل وثيق مع قواعد اللجنة الدولية للكهرباء (IEC). وهناك معيار أحدث،, IPC-2612-1, ، ويحدد قواعد لإنشاء رموز قابلة للتوسع للمكونات الحديثة عالية الكثافة، ويكمل كلا المعيارين القديمين.

إحدى القواعد التي تمنع وقوع أخطاء مكلفة: لا تخلط أبدًا بين رموز IEC و ANSI في مخطط كهربائي واحد. إذا تلقيت رسمًا، فتحقق أولاً من خانة العنوان أو مفتاح الرموز للتأكد من المعيار المستخدم. فقد يبدو المكون المُعرَّف وفقًا لاصطلاحات IEC مختلفًا تمامًا وفقًا لمعايير ANSI — والعكس صحيح. وعند شراء المكونات لعملاء دوليين، فإن معرفة المعيار المستخدم في الرسم يوضح لك الأسواق التي صُممت المعدات من أجلها في الأصل، وبالتالي متطلبات الاعتماد التي يجب توقعها.

رموز مصدر الطاقة والتأريض — نقطة البداية لكل دائرة كهربائية

تبدأ كل دائرة كهربائية بالطاقة وتنتهي بالأرض. هذه الرموز هي أول ما يجب البحث عنه عند قراءة المخطط التخطيطي، ولحسن الحظ فهي متسقة عبر معايير IEC و ANSI.

مصادر الطاقة ذات التيار المستمر. تُظهر خلية البطارية الواحدة على شكل خط طويل (موجب) وخط قصير (سالب) — حيث يشير الخط الأطول دائمًا إلى الطرف الموجب. وتمثل أزواج الخلايا المتعددة المكدسة معًا بطارية. وقد يظهر مصدر الجهد المستمر أيضًا على شكل دائرة تحمل علامتي “+” و“−”. عندما ترى رمز البطارية، ابحث عن قيمة الجهد الموضحة بجانبه. فهذه هي المواصفة الأولى التي ستحتاجها عند الشراء.

مصادر التيار المتردد. يُشار إلى مصادر التيار المتردد بدائرة تحتوي على رمز الموجة الجيبية (~). ويظهر هذا الرمز على جانب الإدخال في وحدات تزويد الطاقة، وعند الملف الأولي للمحولات، وفي أي مكان يدخل فيه جهد التيار الكهربائي إلى الدائرة. في المخططات الصناعية، قد ترى دائرة مكتوبًا عليها الجهد والتردد الاسميان — على سبيل المثال، “380 فولت 50 هرتز” للطاقة الصناعية ثلاثية الأطوار أو “220 فولت 50 هرتز” لشبكة التيار الكهربائي أحادية الطور الشائعة في آسيا وأوروبا والشرق الأوسط.

التوصيلات الأرضية. ليست جميع الأسطح متشابهة. والخلط بينها يُعدّ أحد الأسباب الشائعة لوقوع أخطاء التصميم. وهناك ثلاثة أنواع تظهر بشكل متكرر:

• التأريض (التأريض الوقائي): ثلاثة خطوط أفقية متناقصّة — وهذا هو التأريض الوقائي، المتصل بالأرض الفعلية عبر قضيب تأريض أو شبكة تأريض المبنى. والغرض منه هو الحماية، وليس كمرجع للإشارة.
• توصيل الهيكل بالأرض: يُظهر على شكل قوس موجه لأسفل أو مثلث مظلل، متصل بالغلاف المعدني للجهاز. ويوفر هذا الحماية، لكنه لا يمكن أن يحل محل التوصيل الأرضي في تطبيقات السلامة.
• أرضية الإشارة (مشترك رقمي/تناظري): مثلث مفتوح أو رمز أرضي مميز، يُستخدم كنقطة مرجعية 0 فولت للدوائر الحساسة. ويُعد فصل أرضية الإشارة عن أرضية الطاقة إحدى التقنيات الأساسية للحد من الضوضاء.

بالنسبة لمتخصص المشتريات، فإن الدرس العملي المستفاد بسيط: يوضح رمز التأريض تكوين الدائرة، وليس المكون الذي تحتاج إلى شرائه. ولكن إذا كنت تحدد مواصفات مصادر الطاقة لمعدات موجهة إلى أسواق ذات معايير شبكات كهربائية مختلفة — 110 فولت/60 هرتز لأمريكا الشمالية مقابل 220 فولت/50 هرتز لمعظم دول آسيا وأوروبا — فإن رمز مصدر التيار المتردد الموجود بجوار مدخل التيار الكهربائي هو مؤشرك للتحقق من نطاق جهد الدخل لمصدر الطاقة قبل تقديم الطلب.

رموز المكونات السلبية — المقاومات، والمكثفات، والمحاثات

المكونات السلبية لا تقوم بتضخيم الإشارات أو تبديلها — بل تعمل على مقاومة التيار وتخزينه وتصفيته. كما أنها أكثر المكونات شيوعًا في أي مخطط كهربائي. إذا كنت قادرًا على قراءة الرموز الواردة في هذا القسم، فستتمكن من التعرف على 60–70% من المكونات الموجودة في أي مخطط تحكم صناعي نموذجي.

قبل الخوض في تفاصيل كل نوع من المكونات، إليك القاعدة الأساسية لفك الرموز: انظر أولاً إلى شكل الرمز (الذي يحدد نوع المكون والمعيار المستخدم)، ثم ابحث عن علامات التعديل (السهم الذي يمر عبر الرمز يعني أنه قابل للتعديل؛ واللوحة المنحنية تشير إلى القطبية؛ وعلامة “t°” تعني أنه يعتمد على درجة الحرارة)، ثم اقرأ التعليق النصي المجاور (قيمة المقاومة، والسعة، والمحاثة، ورمز المرجع مثل R12 أو C5). يُعد هذا المسح المكون من ثلاث خطوات — الشكل → المُعدِّلات → النص — أسرع طريقة لفك رموز أي مكون في المخطط التخطيطي.

رموز المقاومات — الأنواع الثابتة والمتغيرة والخاصة

تُعد المقاومات المكون الأكثر شيوعًا في أي مخطط كهربائي. فهي تقاوم تدفق التيار، وتقسم الجهد، وتحدد نقاط التشغيل للأجهزة النشطة — ويُعد رمزها ساحة الصراع الأكثر بروزًا بين معايير IEC وANSI.

المقاومات الثابتة. وفقًا للمعيار IEC 60617، يُرمز للمقاوم الثابت بمستطيل بسيط. أما وفقًا للمعيار ANSI/IEEE 315، فيُرمز له بخط متعرج. وكلا الرمزين يعنيان بالضبط نفس الشيء من الناحية الكهربائية. والفرق هو مجرد اختلاف في الأعراف الإقليمية المتبعة في الرسم — ولكن إذا كنت تقرأ رسمًا لأغراض الشراء، فإن معرفة المعيار الذي يتبعه هذا الرسم يوضح لك المكان الذي من المرجح أن تكون المعدات قد صُممت وصُنعت فيه.

المقاومات المتغيرة ومقاييس الجهد. السهم المائل الذي يعبر رمز المقاوم يشير إلى إمكانية الضبط. وإذا كان السهم يلامس جسم المقاوم عند نقطة المنتصف (أو عند طرف ثالث منفصل)، فإنه يُسمى مقياس جهد — وهو مقسم جهد ثلاثي الأطراف يُستخدم في مدخلات التحكم، ومقابض التحكم في مستوى الصوت، وتعديلات المعايرة. أما إذا كان السهم يلامس طرفًا واحدًا فقط، فإنه يُسمى مقاوم متغير — وهو مقاوم متغير ثنائي الأطراف يُستخدم للتحكم في التيار، مثل تعتيم المصابيح أو التحكم في سرعة المحرك.

أنواع المقاومات الخاصة. تتغير قيمة بعض المقاومات استجابةً للظروف الفيزيائية، وتحتوي رموزها على علامات معدلة مخصصة للإشارة إلى ذلك. يُرمز للثرمستور (المقاوم المعتمد على درجة الحرارة) بعلامة “t°” بجوار الرمز — ابحث عن “+t°” (PTC، تزداد المقاومة مع ارتفاع درجة الحرارة، ويُستخدم للحماية من التيار الزائد) مقابل “−t°” (NTC، تنخفض المقاومة مع ارتفاع درجة الحرارة، ويُستخدم للحد من تيار الاندفاع). يحتوي المقاوم الضوئي أو LDR (مقاوم يعتمد على الضوء) على أسهم تشير نحو جسم المقاوم. ويحمل الفاريستور (MOV، فاريستور أكسيد معدني) علامة “U”، مما يشير إلى مقاومة تعتمد على الجهد. وهذه أجهزة لحماية من زيادة التيار وتظهر عند مدخل التيار المتردد لمصادر الطاقة.

مواصفات المشتريات. عندما تحدد مقاومة في رسم ما وتحتاج إلى شرائها، فإن الرمز وحده يوضح لك وظيفتها، وليس نوع القطعة نفسها. أما التعليق النصي المجاور فيوفر معلمات الشراء الأساسية: قيمة المقاومة (Ω، kΩ، أو MΩ)، تصنيف الطاقة (W)، التفاوت المسموح به (±%)، ونوع الغلاف (محوري عبر الثقب، أو أحجام SMD مثل 0805، 0603، 0402). يمنحك المقاوم المُشار إليه بـ “R12 10kΩ 1/4W ±1% 0805” في المخطط الكهربائي كل ما تحتاجه لتقديم طلب الشراء — شريطة أن تتأكد أيضًا من الكمية الواردة في قائمة المواد (BOM).

رموز المكثفات — المكثفات المستقطبة، وغير المستقطبة، والمتغيرة

تقوم المكثفات بتخزين الشحنة الكهربائية وإطلاقها. تبدو رموزها بسيطة للوهلة الأولى — لوحان متوازيان — لكن التفاصيل الدقيقة في طريقة رسم هذين اللوحين هي التي تحدد ما إذا كان بإمكانك تركيب المكون في أي اتجاه أم أنه يجب عليك الالتزام بالقطبية بدقة.

المكثفات غير المستقطبة. يمثل خطان متوازيان متطابقان مكثفًا يعمل بغض النظر عن اتجاه توصيله. وينطبق ذلك على المكثفات الخزفية، والمكثفات الرقيقة، ومعظم مكثفات الإشارات ذات القيم الصغيرة. وتتطابق طرق التمثيل وفقًا لمعايير IEC وANSI بالنسبة لهذا النوع — وهو أحد المجالات القليلة التي يتفق فيها المعياران تمامًا.

المكثفات المستقطبة (الكهربائية). عندما يتم رسم إحدى اللوحات بخط منحني، يكون المكثف مستقطبًا: حيث يمثل الجانب المنحني الطرف السالب. إن تركيب مكثف إلكتروليتي في الاتجاه المعاكس سيؤدي إلى تلفه — وأحيانًا بشكل عنيف. ويُعد هذا الخطأ الأكثر شيوعًا في عملية التجميع في صناعة الإلكترونيات. في المخطط التخطيطي، قد يتم أيضًا تمييز الطرف الموجب بشكل صريح بعلامة “+”. بالنسبة لمكثفات التنتالوم (وهي نوع فرعي من المكثفات الإلكتروليتية يتميز باستقرار فائق)، يكون الرمز هو نفسه، لكن المكون نفسه عادةً ما يحمل علامة “+” على الجانب الموجب بدلاً من علامة “−” على الجانب السالب — وهو تباين تسبب في عدد لا يحصى من حالات الخلط في التجميع.

المكثفات المتغيرة. يشير السهم الذي يمر عبر الألواح المتوازية إلى مكثف يمكن تعديل قيمته، وعادةً ما يتم ذلك عن طريق تغيير التداخل المادي بين الألواح. وتظهر هذه المكثفات بشكل أساسي في دوائر الضبط — مثل أجهزة استقبال الراديو ومعدات اختبار الترددات اللاسلكية — ونادرًا ما تُستخدم في سياقات الأتمتة الصناعية.

مواصفات المشتريات. بالنسبة للمكثفات الإلكتروليتية، فإن المعلمات التي يجب التأكد منها هي: السعة (µF أو F)، والجهد المقنن (V DC)، ونطاق درجة حرارة التشغيل (أمر بالغ الأهمية — حيث تؤدي البيئات ذات درجات الحرارة المرتفعة إلى تقصير عمر المكثف الإلكتروليتية بشكل كبير)، ومقاومة ESR أو المقاومة التسلسلية المكافئة لتطبيقات مزودات الطاقة ذات الوضع التبديلي. بالنسبة للمكثفات الخزفية، يجب إضافة نوع العازل الكهربائي (X7R، NP0/C0G، Y5V). تتميز العوازل الكهربائية المختلفة بخصائص استقرار في درجة الحرارة والجهد تختلف تمامًا. وقد يؤدي استبدال أحدها بآخر إلى حدوث خلل في الدائرة حتى لو كانت قيمة السعة متطابقة.

رموز المحاثات والمحولات

تخزن المحاثات الطاقة في المجالات المغناطيسية. وترمز إليها الملفات والحلقات — أو، وفقًا لمعايير اللجنة الدولية للكهرباء (IEC)، مستطيلات تبدو بسيطة للوهلة الأولى. أما العلامة البصرية الرئيسية التي تميز المحاث الأساسي عن المحول القادر على تحمل الطاقة فهي وجود أو عدم وجود علامة تشير إلى وجود قلب.

المحاثات ذات القلب الهوائي. وفقًا لمعيار IEC 60617، يُعرَّف المُحث ذو القلب الهوائي بأنه مستطيل ضيق مملوء أو قضيب صلب. أما وفقًا لمعيار ANSI، فهو عبارة عن سلسلة من أنصاف الدوائر المتصلة أو “النتوءات”. ويشير مصطلح «ذو القلب الهوائي» إلى عدم وجود مادة مغناطيسية في القلب — وتُستخدم هذه المُحثات في دوائر الإشارات عالية التردد ودوائر التردد اللاسلكي (RF) حيث قد يتسبب استخدام قلب من الفريت أو الحديد في خسائر غير مقبولة.

المحاثات والمحولات ذات النواة الحديدية. يمثل الخطان المتوازيان المرسومان بجانب رمز المحرِّض/الملف أو عبره قلبًا مغناطيسيًّا — وعادةً ما يكون من الحديد المصفح في تطبيقات ترددات الطاقة، أو من الفريت في مصادر الطاقة التبديلية ذات الترددات العالية. وعندما يتشارك ملفان في قلب واحد (يُظهر ذلك برمزي محرِّض يربط بينهما خطان يمثلان القلب)، فإن ما تراه هو محول. ويُعد الملف الذي يحتوي على عدد أكبر من اللفات (أو الملف المتصل بالمدخل) هو الملف الأولي؛ أما الآخر فهو الملف الثانوي.

يرجى إيلاء اهتمام خاص لـ محولات التيار (CTs). وتتميز هذه المحولات برموز مخصصة تختلف عن رموز محولات الطاقة. يعمل محول التيار (CT) على خفض التيار العالي إلى تيار منخفض قابل للقياس من أجل أجهزة القياس ومرسلات الحماية. وتظهر هذه المحولات بشكل متكرر في مخططات توزيع الجهد المنخفض — مثل مراكز التحكم في المحركات، وأجهزة التبديل الكهربائية، وأنظمة مراقبة الطاقة — ولها رموزها الخاصة وفقًا لمعايير IEC وANSI. إذا رأيت رمز محول في مخطط توزيع الطاقة مصحوبًا بتعليق يوضح النسبة مثل “100/5A”، فمن شبه المؤكد أنه محول تيار (CT).

مواصفات المشتريات. بالنسبة للمحاثات: قيمة الحث (µH، mH)، التيار المقنن (A)، مقاومة التيار المستمر أو DCR (Ω)، والتدريع (مدروع مقابل غير مدروع — أمر بالغ الأهمية للامتثال لمعايير التداخل الكهرومغناطيسي EMI). بالنسبة للمحولات: قيم الجهد الأولي والثانوي، وسعة الطاقة (VA)، ونطاق التردد. تمييز مهم: محولات تردد الطاقة (50/60 هرتز، قلب حديدي مصفح) ومحولات التردد العالي (مصادر الطاقة ذات الوضع التبديلي، قلب من الفريت) تشترك في رموز تخطيطية متشابهة، لكنها مكونات مختلفة تمامًا. إن طلب أحدهما عندما تحتاج إلى الآخر سيؤدي إلى حصولك على قطعة إما أن ترتفع درجة حرارتها وتتعطل أو ببساطة لا تعمل.

رموز المفاتيح الكهربائية والمرحلات وأجهزة الحماية

تتحكم الرموز الواردة في هذا القسم في تدفق الطاقة — فهي تعمل على توصيل الدوائر وفصلها وحمايتها. وفي السياق الصناعي، تمثل هذه المكونات العناصر التي يتعامل معها فنيو الصيانة يوميًا، والتي تعيد فرق المشتريات طلبها بشكل متكرر. وهنا أيضًا تظهر الفجوة الأوسع بين الدروس التعليمية الأساسية في مجال الإلكترونيات (التي تتناول مفاتيح التبديل) والوثائق الصناعية الفعلية (التي تتناول مفاتيح الحد، والموصلات الكهربائية، وقواطع الدائرة).

التكوينات الأساسية للمحولات. يتم تشكيل كل رمز لمفتاح كهربائي من مفردات مشتركة: خط يمكنه إقامة التلامس أو قطعه مع نقطة ثابتة. يُعد مفتاح SPST (قطب واحد، وضع واحد) أبسطها — دائرة واحدة، إما في وضع التشغيل أو الإيقاف. أما SPDT (أحادي القطب ثنائي الموضع) فيحتوي على مدخل واحد ومخرجين محتملين — حيث يحدد المفتاح المسار النشط. أما DPDT (ثنائي القطب ثنائي الموضع) فهو عبارة عن مفتاحين من نوع SPDT مرتبطين ميكانيكيًا — ويُستخدمان لعكس اتجاه المحرك أو لتبديل كل من الخط والمحايد في دائرة التيار المتردد في آن واحد. تضيف مفاتيح الضغط آلية رجوع زنبركية: حيث تنغلق نقاط التلامس المفتوحة عادةً (NO) عند الضغط عليها، بينما تنفتح نقاط التلامس المغلقة عادةً (NC) عند الضغط عليها. في المخطط التخطيطي، يُرسم الفرق بين NO وNC في وضع التلامس في حالة السكون — الفجوة تعني NO (الدائرة مفتوحة حتى الضغط)، والتلامس يعني NC (الدائرة مغلقة حتى الضغط).

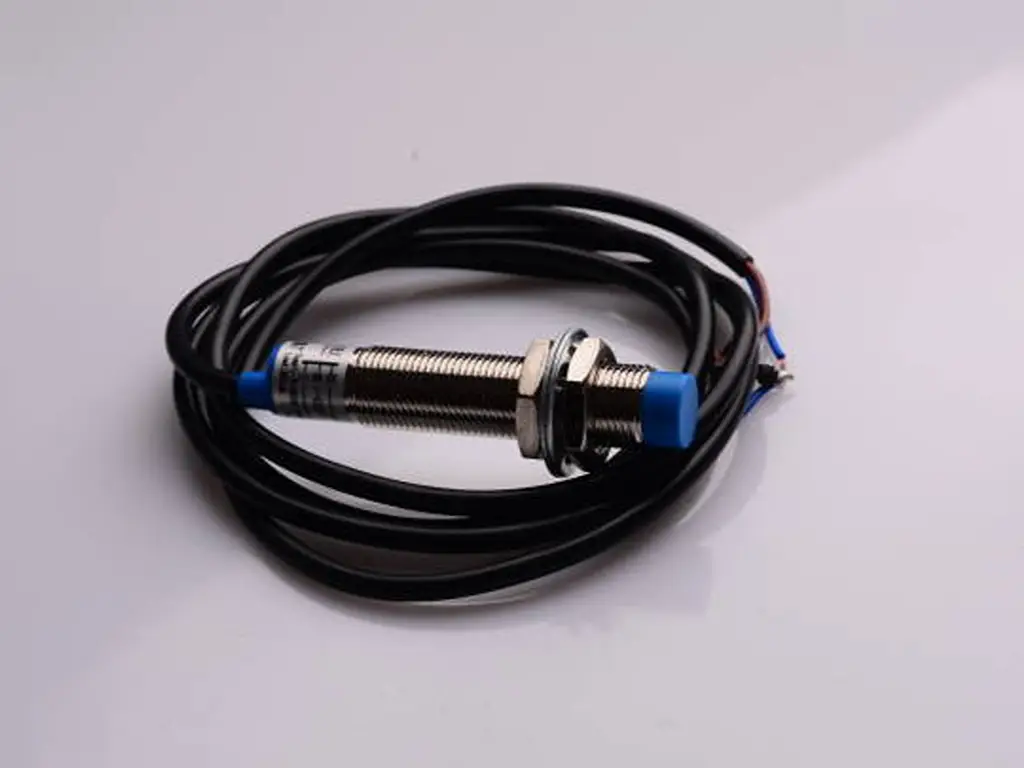

مفاتيح التحكم الصناعية. وهنا يكمن الفرق بين الأتمتة الصناعية والإلكترونيات الترفيهية. مفاتيح الحد الأقصى الكشف عن الموضع الفعلي — عندما يصل جزء من الآلة إلى نهاية مساره، فإنه يقوم بتشغيل مفتاح حد، مما يُرسل إشارة إلى وحدة التحكم لإيقاف المحرك. في المخططات الكهربائية وفقًا لمعايير اللجنة الدولية للكهرباء (IEC)، تستخدم مفاتيح الحد رموز تلامس مميزة تختلف عن رموز تلامس المفاتيح العامة. المفاتيح الصغيرة وهي عبارة عن مفاتيح مصغرة ذات حركة فورية ومسافة تشغيل قصيرة جدًّا — وتُستخدم في عدد لا يحصى من المنتجات الاستهلاكية والصناعية، بدءًا من أجهزة قفل أبواب أفران الميكروويف وصولاً إلى مستشعرات الموضع الأصلي في الآلات التي تعمل بنظام التحكم الرقمي (CNC). مفاتيح القرب (الحثية، السعوية، المغناطيسية) تكتشف الأجسام دون تلامس مادي، ولها أشكال مختلفة من رموز IEC الخاصة بها، والتي غالبًا ما تتضمن شكل الماس أو رمزًا مخصصًا لكتلة المستشعر.

تعد نقطة الشراء حاسمة: فرمز المفتاح يوضح وظيفة التبديل (SPDT، NO، NC) ولكنه لا يحدد المواصفات المادية. بالنسبة لمفتاح الحد، يجب عليك أيضًا تحديد شكل التلامس (NO/NC/التبديل)، ونوع المشغل (ذراع أسطواني، مكبس، قضيب)، ومواد الغلاف، ودرجة الحماية IP (IP65 للبيئات المتربة والرطبة، وIP67 للبيئات القابلة للغسل)، ومدخل الكابل. يُوضح الرمز الموجود على الرسم المتطلبات الوظيفية. أما العناصر الناقصة — مثل نوع المشغل، والغلاف، وتصنيف IP — فتُستمد من سياق التطبيق، وليس من المخطط التخطيطي.

المُرحِّلات والمُقاطع الكهربائية. يجمع رمز المرحل بين عنصرين: ملف (مستطيل الشكل أو منحني) وملامس تحكم واحد أو أكثر (يُرسَم على شكل ملامسات SPST/SPDT بخط متقطع يربطها بالملف). وعندما يتم تزويد الملف بالطاقة، تتغير حالة الملامسات. تتولى المرحلات معالجة إشارات التحكم (تيار منخفض)؛ أما المُوصِّلات فهي مرحلات مخصصة للأحمال الثقيلة ومصممة لتشغيل أحمال المحركات والسخانات (تيار عالي). تتشابه الرموز التخطيطية من الناحية الهيكلية، لكن الملامسات عادةً ما تحتوي على ثلاثة أو أربعة أقطاب رئيسية بالإضافة إلى نقاط تلامس مساعدة، وتظهر في رسومات دوائر الطاقة بدلاً من رسومات دوائر التحكم.

أجهزة الحماية. تم تصميم الصمامات (مستطيل أو شكل بيضاوي يحتوي على عنصر سلكي يمر عبر المركز) وقواطع الدائرة (رمز يشبه المفتاح مع علامات تدل على وظائف الحماية) لقطع التيارات الناتجة عن الأعطال قبل أن تتسبب في تلف المعدات أو اندلاع الحرائق. في المخططات أحادية الخط وفقًا لمعايير ANSI، غالبًا ما يتم تحديد قواطع الدائرة برقم وظيفة الجهاز — “52” لقاطع دائرة التيار المتردد. يعمل مرحل الحمل الزائد الحراري (يُظهر في معايير ANSI على شكل قوسين حراريين متصلين، أو في معايير IEC على شكل صندوق مزود بمؤشر) على حماية المحركات من التيار الزائد المستمر، ويقترن دائمًا بموصل في دوائر تشغيل المحركات.

رموز أشباه الموصلات والمكونات النشطة

أدت أشباه الموصلات إلى ظهور الإلكترونيات الحديثة — فهي تعمل على تضخيم الإشارات وتبديلها وتنظيمها ومعالجتها. وتشترك رموزها في لغة بصرية موحدة: حيث يشير المثلث إلى اتجاه تدفق التيار التقليدي (من الموجب إلى السالب)، بينما تحدد العلامات المضافة حول هذا المثلث نوع الجهاز المحدد.

قبل الخوض في تفاصيل فئات الأجهزة المحددة، إليك الدليل العام لرموز أشباه الموصلات: يشير المثلث دائمًا إلى اتجاه التيار الأمامي (من النوع P إلى النوع N). أما الدائرة المحيطة بالجهاز فتشير إلى أنه مكون منفصل معبأ. أما في حالة عدم وجود دائرة، أو إذا كان الجهاز مرسومًا داخل كتلة وظيفية أكبر، فهذا يعني أنه جزء من دائرة متكاملة. كل علامة إضافية — مثل الأسهم المتجهة للداخل، أو الأسهم المتجهة للخارج، أو شريط الكاثود المنحني، أو الجناح الصغير — توضح لك ما الذي يميز هذا شبه الموصل بعينه عن الصمام الثنائي الأساسي.

رموز عائلات الثنائيات — المقوم، وزينر، ومصابيح LED، وغيرها

الصمام الثنائي هو اللبنة الأساسية لأشباه الموصلات: حيث يتدفق التيار بحرية في اتجاه واحد ويُمنع في الاتجاه الآخر. ويُعتبر الشكل المكون من مثلث يشير إلى شريط مسطح بمثابة صمام ثنائي مقوم قياسي. ويشير المثلث إلى اتجاه تدفق التيار المسموح به (الأنود → الكاثود).

الثنائيات الزينر. يتم تعديل قضيب الكاثود بإضافة خطاف صغير منحني أو “جناح” — وهذا يشير إلى أن الصمام الثنائي مصمم للعمل في حالة الانهيار العكسي، مما يحافظ على جهد دقيق عبر أطرافه. تُستخدم صمامات زينر كمراجع للجهد وكواقي من الجهد الزائد، وليست مقومات. والمعلمة الحاسمة في عملية الشراء هي جهد زينر (Vz)، الذي يتراوح من حوالي 2.4 فولت إلى ما يزيد عن 200 فولت.

الثنائيات الباعثة للضوء (LED). يشير السهمان المتجهان للخارج والمنبثقان من رمز الصمام الثنائي إلى أنه يصدر ضوءًا عند التحيز الأمامي. وتتجاوز مواصفات شراء مصابيح LED الجهد والتيار الأماميّين الأساسيين: فأنت بحاجة أيضًا إلى الطول الموجي أو درجة حرارة اللون (بالنسبة لمصابيح LED البيضاء)، وزاوية الرؤية (بالدرجات)، والشدة الضوئية (mcd)، وأبعاد الغلاف.

الثنائيات الضوئية. تشير الأسهم الموجهة نحو الداخل، في اتجاه وصلة الصمام الثنائي، إلى أن الجهاز يكتشف الضوء. وتُستخدم هذه الأجهزة في أجهزة الاستشعار الضوئية، والستائر الضوئية، ومستقبلات الألياف الضوئية — وهي جميعها شائعة الاستخدام في الأتمتة الصناعية.

مقومات الجسر. تشكل أربعة صمامات ثنائية مرتبة في شكل معين جسرًا مقومًا كامل الموجة — وهي الطريقة الأكثر شيوعًا لتحويل التيار المتردد إلى تيار مستمر في مصادر الطاقة. يظهر الرمز على شكل معين، حيث توجد أطراف إدخال التيار المتردد في زاويتين متقابلتين، بينما توجد أطراف إخراج التيار المستمر (+ و−) في الزاويتين الأخريين. معلمات الشراء: الحد الأقصى للجهد العكسي المتكرر (Vrrm) ومتوسط التيار الأمامي (If). يتحمل مقوم الجسر تيار الحمل الكامل لمصدر الطاقة، لذا يجب أن يتجاوز تقييم التيار الخاص به تيار الخرج الأقصى لمصدر الطاقة مع هامش أمان.

هناك اعتبار أقل وضوحًا عند الشراء: فليست جميع الثنائيات التي تحمل الرمز التخطيطي نفسه قابلة للتبادل. فالثنائي شوتكي (التبديل السريع، انخفاض الجهد الأمامي) يشترك في الرمز نفسه مع ثنائي المقوم القياسي المصنوع من السيليكون. ويؤدي استبدال أحدهما بالآخر في الدائرة الخاطئة إما إلى ارتفاع درجة الحرارة أو حدوث عطل. يجب أن يرفق المخطط التوضيحي رقم القطعة الخاص بالديود أو يحدد كلمة “شوتكي” إذا كان التمييز مهمًا. ولكن في الرسومات القديمة أو الأقل تفصيلًا، قد تكون هذه المعلومات غائبة — ويجب على مسؤول المشتريات فهم سياق الدائرة لاتخاذ القرار الصحيح.

رموز الترانزستور وموسفيت — اللبنات الأساسية للتحكم

تُعد الترانزستورات وموسفيت (MOSFET) بمثابة المفاتيح والمضخمات النشطة التي تشكل جوهر كل دائرة تحكم إلكترونية. فإذا كانت الثنائيات بمثابة صمامات أحادية الاتجاه، فإن الترانزستورات تُعد صمامات نسبية: حيث تتحكم إشارة صغيرة في تيار أكبر بكثير.

الترانزستورات ذات الوصلة الثنائية القطبية (BJT). تتميز الترانزستورات من النوع NPN و PNP بخاصية حاسمة واحدة: اتجاه السهم الموجود على طرف الباعث. بالنسبة للترانزستور من النوع NPN، يشير السهم إلى خارجي (القاعدة التذكيرية: NPN = السهم يشير بعيدًا عن القاعدة). أما في حالة PNP، فإن السهم يشير إلى الداخل باتجاه القاعدة. يشير اتجاه السهم إلى تدفق التيار التقليدي عبر الباعث. معلمات الشراء للترانزستورات ثنائية القطب (BJT): جهد الانهيار بين المجمع والباعث (Vceo)، وأقصى تيار للمجمع (Ic)، وكسب التيار المستمر (hFE)، ونوع الغلاف.

ترانزستورات تأثير المجال ذات أشباه الموصلات المعدنية-الأكسيدية. لقد حل ترانزستور التأثير الميداني ذو أشباه الموصلات المعدنية-الأكسيدية (MOSFET) محل الترانزستور الثنائي البولار (BJT) إلى حد كبير في تطبيقات تبديل الطاقة. يُظهر الرمز ثلاثة أطراف — البوابة (Gate)، والمصرف (Drain)، والمصدر (Source) — حيث تُرسَم البوابة على شكل صفيحة منفصلة عن القناة بفجوة (تمثل بنية البوابة المعزولة). ويُعد الصمام الثنائي المدمج بين المصدر والمصرف جزءًا لا يتجزأ من بنية ترانزستور MOSFET ويظهر في الرمز. تظهر ترانزستورات MOSFET ذات وضع التعزيز (الوضع الافتراضي لتطبيقات الطاقة) بخط قناة متقطع؛ بينما تظهر ترانزستورات MOSFET ذات وضع الاستنفاد (الأقل شيوعًا) بخط قناة متصل.

يخضع اختيار ترانزستورات MOSFET لمعيارين رئيسيين: جهد الانهيار بين الصرف والمصدر (Vdss) ومقاومة التوصيل (Rds(on)). وتحدد Rds(on) بشكل مباشر خسائر التوصيل — فكل ميلي أوم له أهميته في التطبيقات عالية التيار. وهناك معلمة ثالثة، وهي جهد عتبة البوابة (Vgs(th))، تحدد ما إذا كان بإمكان وحدة تحكم دقيقة بجهد 3.3 فولت أو إشارة منطقية بجهد 5 فولت تشغيل بوابة MOSFET مباشرةً، أم أن الأمر يتطلب دائرة تشغيل للبوابة.

أحدث التطورات في مجال المواد: تشترك أشباه الموصلات الكهربائية المصنوعة من GaN (نيتريد الغاليوم) وSiC (كربيد السيليكون) في نفس الرمز التخطيطي الذي تستخدمه ترانزستورات MOSFET التقليدية المصنوعة من السيليكون، لكنها توفر سرعات تبديل وقيم جهد كهربائي أعلى بشكل ملحوظ. إذا كنت تبحث عن أشباه موصلات بديلة لمصادر الطاقة عالية الكفاءة، أو شواحن السيارات الكهربائية، أو محولات الطاقة الشمسية، فتأكد مما إذا كانت القطعة الأصلية تستخدم GaN أو SiC. فلن يقدم ترانزستور MOSFET المصنوع من السيليكون، حتى لو كان له نفس قيم الجهد والتيار، نفس الأداء.

رموز الدوائر المتكاملة والبوابات المنطقية

تظهر الدوائر المتكاملة (ICs) في المخططات الكهربائية ليس كتفاصيل على مستوى الترانزستور، بل ككتل وظيفية — مستطيلات تحتوي على أرقام أطراف التوصيل ورقم القطعة أو تسمية الوظيفة. ويستحق المضخم التشغيلي (op-amp) إشارة خاصة: فهو يُرسم على شكل مثلث (مثل المضخم أحادي الطرف) له مدخلان — عاكس (−) وغير عاكس (+) — ومخرج واحد. ويُعد هذا المثلث ثاني أكثر الرموز شيوعًا في مخططات الدوائر التناظرية، بعد المقاوم.

البوابات المنطقية. تستخدم الدوائر الرقمية رموز البوابات المنطقية، وهنا يظهر الفرق بين معايير IEC وANSI من جديد. وفقًا لمعيار IEC 60617، تكون البوابات المنطقية عبارة عن مستطيلات بسيطة تحمل تسميات تحدد وظيفتها: “&” لـ “AND”، و“≥1” لـ “OR”، و«=1» لـ «XOR»، و«1» للمخزن المؤقت. وتشير الفقاعة الصغيرة الموجودة على المدخل أو المخرج إلى الانعكاس المنطقي (النفي). أما وفقًا لمعيار ANSI/IEEE، فإن البوابات لها أشكال مميزة.

فيما يتعلق بالمشتريات، تُعد الدوائر المتكاملة (ICs) أسهل المكونات التي يمكن الحصول عليها من المخطط الكهربائي: فالمخطط يتضمن دائمًا تقريبًا رقم قطعة محدد (مثل 74HC00، ATmega328P، LM358) بجانب رمز الدائرة المتكاملة. ثم يتلخص قرار الشراء في تأكيد نوع الحزمة (DIP للتركيب عبر الثقوب، وSOIC/QFP/BGA للتركيب السطحي) ودرجة الحرارة (التجارية من 0 إلى 70 درجة مئوية، والصناعية من −40 إلى +85 درجة مئوية، والسيارات من −40 إلى +125 درجة مئوية). إن استخدام رقاقة متكاملة من الدرجة التجارية في غلاف صناعي تصل درجة حرارته إلى 65 درجة مئوية في الصيف هو وصفة مؤكدة لحدوث أعطال متقطعة يُعرف صعوبة تشخيصها.

من الرمز إلى المورد — كيفية تحديد المكونات وتوريدها من الرسومات الكهربائية

يتناول هذا القسم الفجوة التي لا يغطيها أي دليل آخر للرموز الكهربائية: بعد أن تتعلم معنى كل رمز، ماذا تفعل فعليًّا بهذه المعرفة عندما تحتاج إلى شراء القطع؟

يتألف سير العمل من ثلاث خطوات: فك شفرة الرمز لتحديد نوع المكون، وترجمة التعليقات التوضيحية على الرسم إلى مواصفات شراء، وإبلاغ المورد بهذه المواصفات بصيغة تتيح الحصول على عروض أسعار دقيقة وقابلة للمقارنة.

الإطار العام لكل ما سيأتي بعد ذلك هو: فك الترميز → التحديد → المصدر. تحول عملية «Decode» الرمز إلى فئة مكونات. وتحوّل عملية «Specify» فئة المكونات بالإضافة إلى تعليقات الرسم إلى قائمة تسوق تضم معلمات قابلة للقياس. ثم تقوم عملية «Source» بتحويل تلك القائمة إلى طلب عرض أسعار جاهز للموردين. وتستند كل خطوة إلى الخطوة التي تسبقها. فإذا تخطيتَ خطوةً ما — لا سيما خطوة «Specify» — فستحصل على القطعة الخاطئة.

الخطوة 1 — اقرأ الرمز وحدد ما تريد شراءه

الخطوة الأولى منهجية، لكنها آلية بمجرد أن تتعرف على القواعد. وفيما يلي الإجراء المكون من خمس نقاط لفك رموز أي مكون من مخطط كهربائي:

1. حدد نص الرمز. هل هو مستطيل (مقاوم، معيار IEC)، أم متعرج (مقاوم، معيار ANSI)، أم خطان متوازيان (مكثف)، أم شكل لولبي (محث، معيار ANSI)، أم شريط مملوء (محث، معيار IEC)، أم مثلث + شريط (ديود)، أم جهاز ذو ثلاثة أطراف مع سهم (ترانزستور)؟ هذا يحدد لك الفئة العامة للمكون.
2. تحقق من وجود علامات التعديل. السهم الذي يمر عبر الرمز → قابل للتعديل. الصفيحة المنحنية → مكثف مستقطب. الخط المزدوج بجانبه → قلب من الحديد/الفريت. “t°” → يعتمد على درجة الحرارة. “U” → يعتمد على الجهد الكهربائي. الأسهم المتجهة للخارج → باعث للضوء. الأسهم المتجهة للداخل → مستشعر للضوء. هذه المُعدِّلات تحدد النوع الفرعي.
3. حدد معيار الرسم. هل المقاوم مستطيل الشكل (IEC) أم متعرج (ANSI)؟ وهل الملفات على شكل قضبان (IEC) أم حلقات (ANSI)؟ فهذا يحدد أصل الرسم، وبالتالي إطار الاعتماد المحتمل الذي ينطبق عليه.
4. اقرأ رمز المرجع. يحمل كل مكون في المخطط التخطيطي المُعد بشكل صحيح رمزًا مرجعيًّا وفقًا لمعايير IEEE 200-1975 / ASME Y14.44: R = المقاوم، C = المكثف، L = الملف، Q = الترانزستور، U = الدائرة المتكاملة، K = المرحل أو المُوصل، F = المصهر أو جهاز الحماية، S = المفتاح، T = المحول، D = الصمام الثنائي (يُشار إليه أحيانًا بـ CR في حالة المقوم الكاثودي). يربط رمز الحرف هذا، مقترنًا برقم تسلسلي (R12، C5، K3)، المخطط التخطيطي بقائمة المواد. ابحث عن السطر المطابق في قائمة المواد وستحصل على المواصفات الكاملة للمكون.
5. اقرأ التعليق المجاور. ابحث، بجوار الرمز أو أسفله، عن قيمة المكون (10 كيلو أوم، 100 ميكروفاراد، 4.7 ميللي هنتري) والقدرة المقننة (1/4 واط، 25 فولت، 2 أمبير) والتفاوت المسموح به (±1%، ±10%). هذه هي المعلومات الدنيا اللازمة لإصدار أمر الشراء.

تعليق على الرسم: “R12 10 كيلو أوم 1/4 واط ±1% 0805”

التفسير: رمز المرجع R → مقاوم. الرقم 12 → السطر 12 في قائمة المواد (المقاومات). القيمة 10kΩ → 10,000 أوم. الطاقة 1/4W → أقصى تبديد للطاقة يبلغ 0.25 واط. التفاوت المسموح به ±1% → درجة الدقة. الحزمة 0805 → تركيب سطحي، مساحة 2.0 مم × 1.25 مم.

ما يجب شراؤه: مقاوم رقاقة للتركيب السطحي بقيمة 10 كيلو أوم، حزمة 0805، 0.25 واط، تفاوت ±1%، الكمية المحددة في قائمة المواد (BOM).

يُعد المُعرف المرجعي الأداة الأقوى في هذه العملية. فإذا كان لديك وصول إلى قائمة المواد (BOM) دون أن يكون لديك المخطط الكهربائي الكامل، فإن العثور على “R12” في قائمة المواد يمنحك رقم الجزء الدقيق الخاص بالشركة المصنعة — دون الحاجة إلى فك رموز الرموز. أما إذا كان لديك المخطط الكهربائي دون قائمة المواد، فإن التعليق التوضيحي الموجود بجانب الرمز، إلى جانب معرفتك بنظام المُعرف المرجعي، يكفيان عادةً لتحديد المكون.

الخطوة 2 — مواءمة المواصفات مع معايير ومتطلبات السوق الخاص بك

إن تحديد نوع المكون ليس سوى نصف المعركة. فالמكون الذي تشتريه يجب أن يكون استيراده وتركيبه وتشغيله قانونيًا في السوق المستهدفة. وتتعثر العديد من عمليات الشراء الدولية في هذه المرحلة بالذات: حيث يتم احتجاز مكون صحيح من الناحية الفنية في الجمارك لعدم احتوائه على علامة الاعتماد الصحيحة.

الامتثال للمعايير البيئية. تفرض معايير RoHS (تقييد استخدام المواد الخطرة، التوجيه الأوروبي 2011/65/EU) قيودًا على استخدام الرصاص والزئبق والكادميوم ومواد أخرى. تتوافق معظم المكونات الإلكترونية الحديثة مع معايير RoHS بشكل افتراضي، لكن الأجزاء القديمة والمتخصصة — لا سيما طبقات اللحام المحتوية على الرصاص وبعض طلاءات الموصلات — قد لا تتوافق معها. يرجى التحقق من ذلك قبل الطلب في حالة المعدات الموجهة إلى الاتحاد الأوروبي.

مطابقة المعلمات الكهربائية. سيحترق ملف مرحل مصنّف لـ 230 فولت عند استخدامه في دائرة كهربائية بجهد 120 فولت. وقد يرتفع درجة حرارة محول مصمم لـ 60 هرتز بشكل مفرط عند توصيله بشبكة كهربائية تعمل بـ 50 هرتز. لذا، يجب دائمًا مقارنة الجهد والتردد المصنّفين للمكون مع شبكة الكهرباء المحلية للمستخدم النهائي. تعتبر المحركات والمحولات الصناعية حساسة بشكل خاص لعدم التوافق بين 50 هرتز و60 هرتز — فالمحرك المصمم لـ 60 هرتز سيعمل بسرعة أبطأ بنسبة 17% عند 50 هرتز، مما قد يتسبب في مشاكل التبريد في المحركات المبردة بالمروحة.

تصنيفات الحماية من دخول العناصر الخارجية (IP). تحدد معايير تصنيف IP، وفقًا للمعيار IEC 60529، مدى مقاومة الغلاف للغبار والماء. المعايير الشائعة: IP20 (آمنة للمس، لوحات التحكم الداخلية)، IP65 (مقاومة للغبار، محمية ضد نفاثات الماء — مناسبة لتجهيزات معالجة الأغذية والتركيبات الخارجية)، IP67 (مقاومة للغبار، محمية ضد الغمر المؤقت). بالنسبة للمكونات مثل مفاتيح الحدود، ومستشعرات القرب، وأزرار الضغط، فإن تصنيف IP يحدد بشكل مباشر المكان الذي يمكن تركيبها فيه. فمفتاح الحدود ذو تصنيف IP20 المركب على آلة يتم غسلها يوميًا سيتعطل في غضون أسابيع.

الخطوة 3 — إعداد طلب عروض أسعار فعال يحصل على عروض أسعار دقيقة

يُعد «طلب عرض الأسعار» الوثيقة الأخيرة في مسار العمل من الرمز إلى المورد. فطلب عرض الأسعار المُعد بإتقان يُؤدي إلى تلقي عروض أسعار قابلة للمقارنة في غضون 24 ساعة، في حين أن طلب عرض الأسعار الغامض يُؤدي إلى طرح أسئلة متابعة تُسبب تأخيرًا لعدة أيام — أو الأسوأ من ذلك، يُؤدي إلى تلقي عروض أسعار لقطعة غيار خاطئة.

هناك خطأان في طلب عرض الأسعار يؤديان بشكل مؤكد إلى ظهور عروض أسعار خاطئة:

1. “اكتب فقط ما هو موجود في الرسم.” إن الرسم التخطيطي الذي يحمل عبارة “مرحل K3” لا يوفر للمورد أي معلومات عن جهد الملف، أو تكوين نقاط التلامس، أو تصنيف نقاط التلامس. والنتيجة: إما عدم تقديم عرض أسعار (لأن المعلومة غامضة للغاية)، أو تقديم عرض أسعار لأي مرحل يتوفر في مخزون المورد — والذي قد يتناسب أو لا يتناسب مع تطبيقك. لذا، احرص دائمًا على استكمال مرجع الرسم بالمواصفات المستخرجة.
2. مع استبعاد الكمية وسياق الاستخدام. يختلف سعر الوحدة لـ 10 قطع اختلافًا تامًّا عن سعر الوحدة لـ 1,000 قطعة. إذا لم تحدد الكميات، فسيعتمد الموردون تلقائيًّا أسعارًا وحدة متحفظة (مرتفعة) لحماية أنفسهم. وبالمثل، فإن ذكر عبارة “طلب عينة للتقييم، 5,000 قطعة سنويًّا في حالة الموافقة” يمنح المورد حافزًا لتقديم أسعار تنافسية للعينة.

ميزة قائمة المواد متعددة الأسطر. تحتوي معظم المخططات التخطيطية على عشرات المكونات المختلفة. ويؤدي شراء كل مكون من مورد مختلف إلى مضاعفة أعباء التواصل وتكاليف الشحن والإجراءات الجمركية. وإذا تمكنت من العثور على مورد يغطي فئات واسعة — أي مورد يوفر مصادر الطاقة، والمرحلات، وأجهزة الاستشعار، والمفاتيح الكهربائية، والموصلات وفقًا لمعايير وشهادات متعددة — فستتمكن من دمج قائمة المواد (BOM) في علاقة واحدة مع المورد. استفسار واحد، ومجموعة واحدة من عروض الأسعار، ونقطة تجميع واحدة قبل الشحن. وبالنسبة للشركات التجارية الصغيرة والمتوسطة الحجم التي تدير المكونات عبر 10 إلى 20 مصنعًا، فإن تقليل عدد الموردين يوفر أكبر مكسب متاح في الكفاءة التشغيلية.

إذا كنت بحاجة إلى التحقق مما إذا كانت المكونات المحددة في رسوماتك متوفرة ضمن مجموعة منتجات مورد واحد، فإن إرسال قائمة المواد (BOM) أو جزء من المخطط التخطيطي إلى مورد متعدد الفئات مثل OMCH (omch.com) يمكن أن يساعد في تأكيد تغطية جميع الفئات قبل أن تلتزم بإدارة علاقات مع عدة موردين.
